一、產品特點:安全、可靠、方便、經濟

· 對于人體絕對安全，即使用手指觸摸也沒有觸電危險；

· 產品的安全等級達到IP23標準；

· 采用單螺栓提掛夾，使安裝快捷簡單；

· 630安培至1250安培規格的滑觸線全部采用相同的 PVC 護套或BAYBLEND 護套；

· 護套的外形起防水和防塵作用；

· 每根滑觸線的定長為6米；

· 在不使用膨脹部件時,系統的長度最大可以達到200 米；

· 滑觸線、集電器制造精度高,質量穩定可靠；

· 連接器采用整體式緊固螺絲,安裝時方便、準確、快捷；

二、主要技術參數

1、導軌

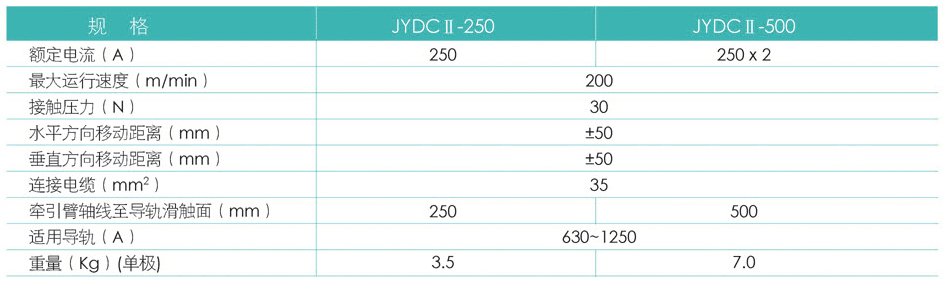

2、集電器( 在選用集電器時,集電器容量要與用電設備相配,當單極容量不夠時,可采用雙極集電器 )

三、產品結構及安裝示意圖

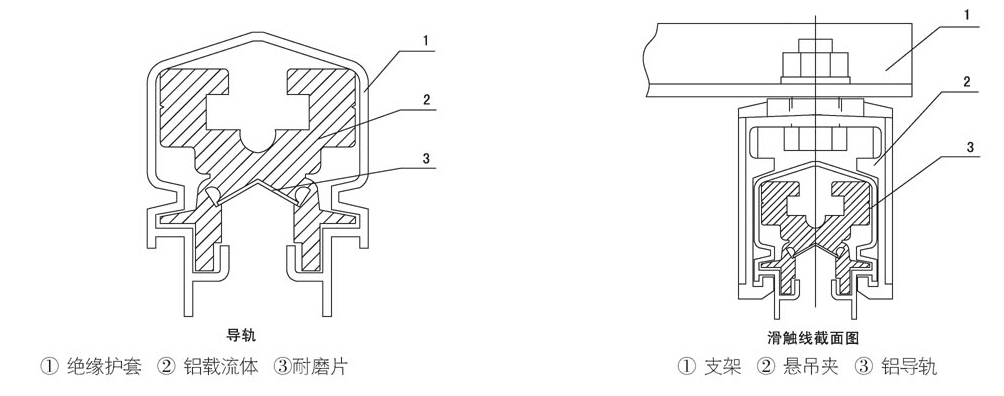

1. 產品結構示意圖

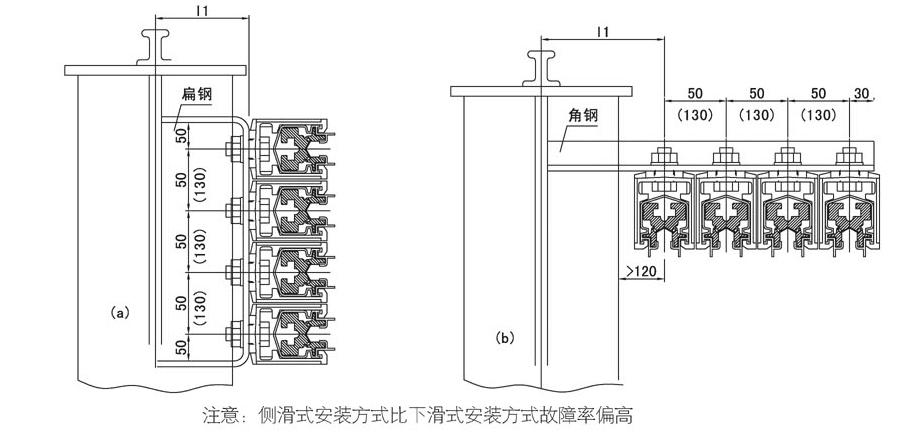

   2. 安裝方式分: 直立式( a 和水平式( b 如下圖所示 )二種。

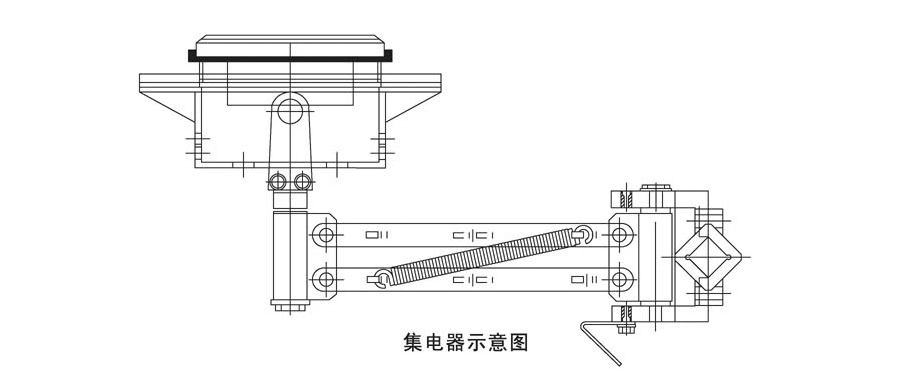

  3.集電器示意圖

四、供電方式

· 在考慮滑觸線供電點的同時應先考慮同跨滑觸線的用電設備的總臺數總容量，任務工作制和全線長度電壓降值,及環境溫度(電壓降計算可根據前面導軌參數表的數據計算 )。

· 供電一般有以下幾種供用戶參考:

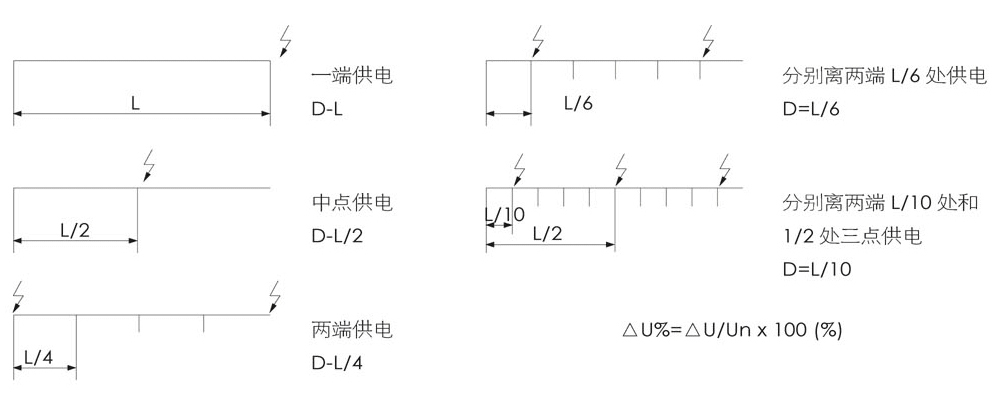

①單端供電;  ②中部供電;  ③兩端供電;   ④兩端 1/16 處供電     ⑤兩端1/10處和中部三點供電等。

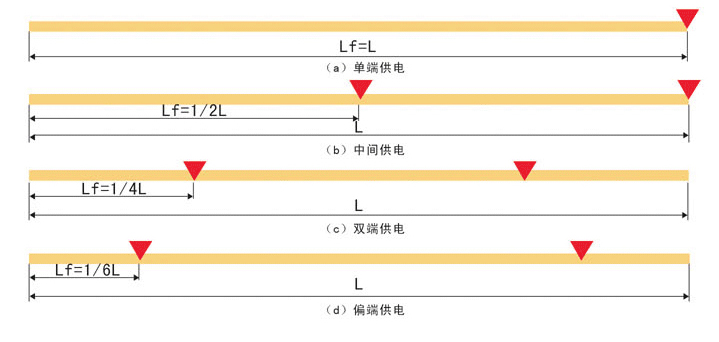

1. 示意圖

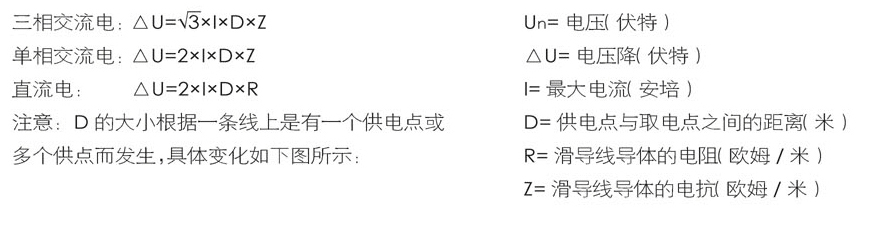

2. 電壓降的計算:根據下列公式來計算電壓降△U: 其中
