產品特點

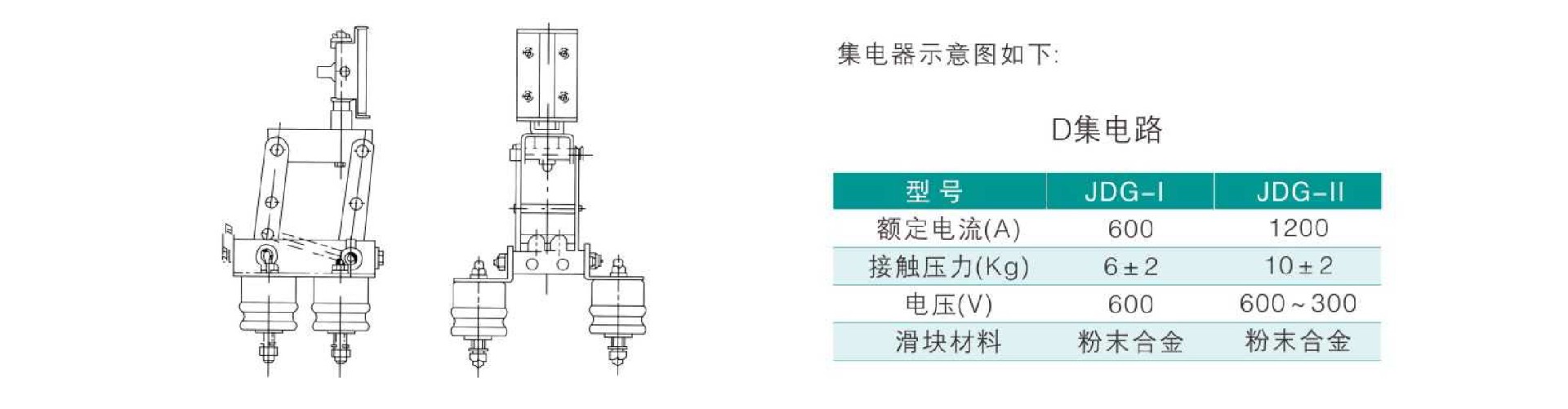

可靠采周全撓性連桿結構集電器，能保證與滑觸線的可靠接觸，不會(huì )引起電源中斷的故障。

方便本滑觸線配備專用部件，便于在現場快速組裝，調整及拆卸均極為方便。

強度高:采用異形銅排和6005#鋁型材，雙空心結構、散熱性能好、機械強度大，導電體不易變形

載流量大最大載流量可達6000A，勿需增加饋電線路，采用耐高壓絕緣子，工作電壓可達6KV。四壓降小

采用了無氧銅導體，電阻小，單位長度的壓降低。布置方式靈活可以水平布置、側式布置和懸吊式布置，側式布置使用性能更佳?？棺冃文芰?JYGL系列滑觸線的構造能更有效地消除疲勞變形或由熱脹冷縮引發的變形。

在實際使用中，側滑比頂滑更穩定、更合理。其優點為集電器使用壽命顯著增加，電刷壽命延長3~4倍。并采用專用電纜固定卡。

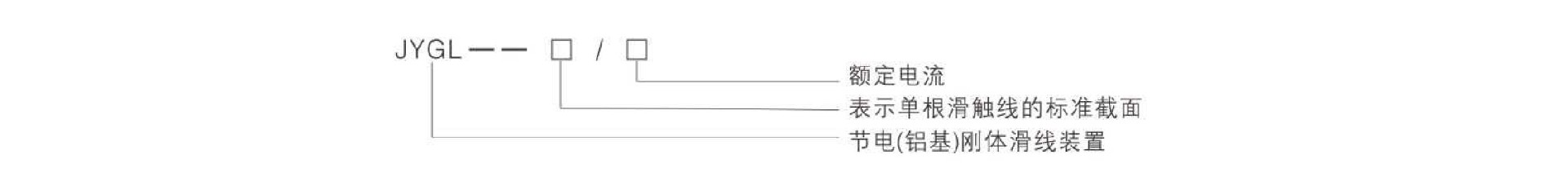

產品型號及含義

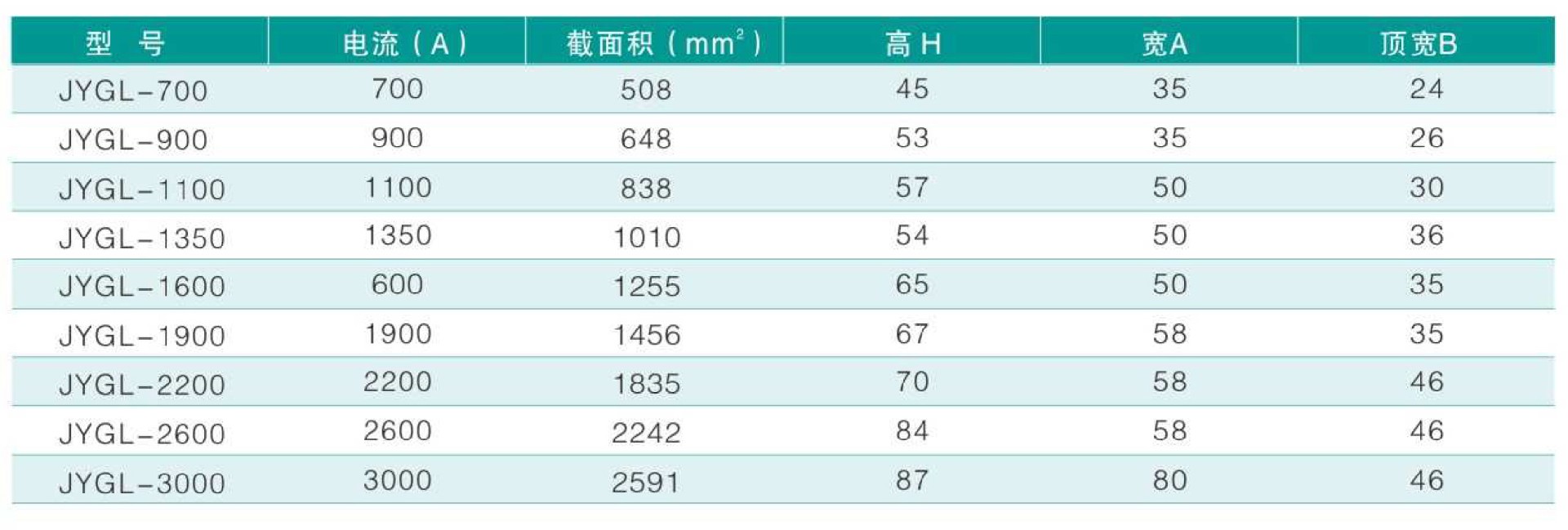

鋁基鋼體觸滑線的型號、規定及額定電流值如下表

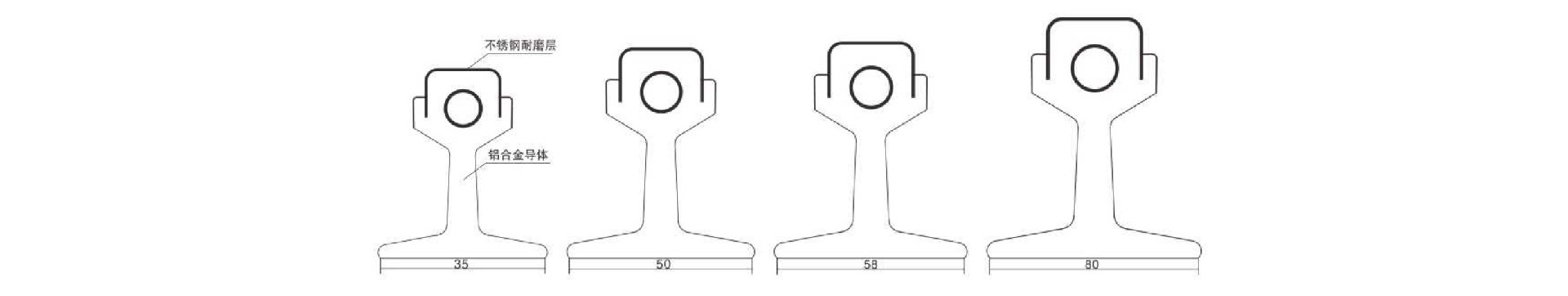

產品結構( 斷面圖 )

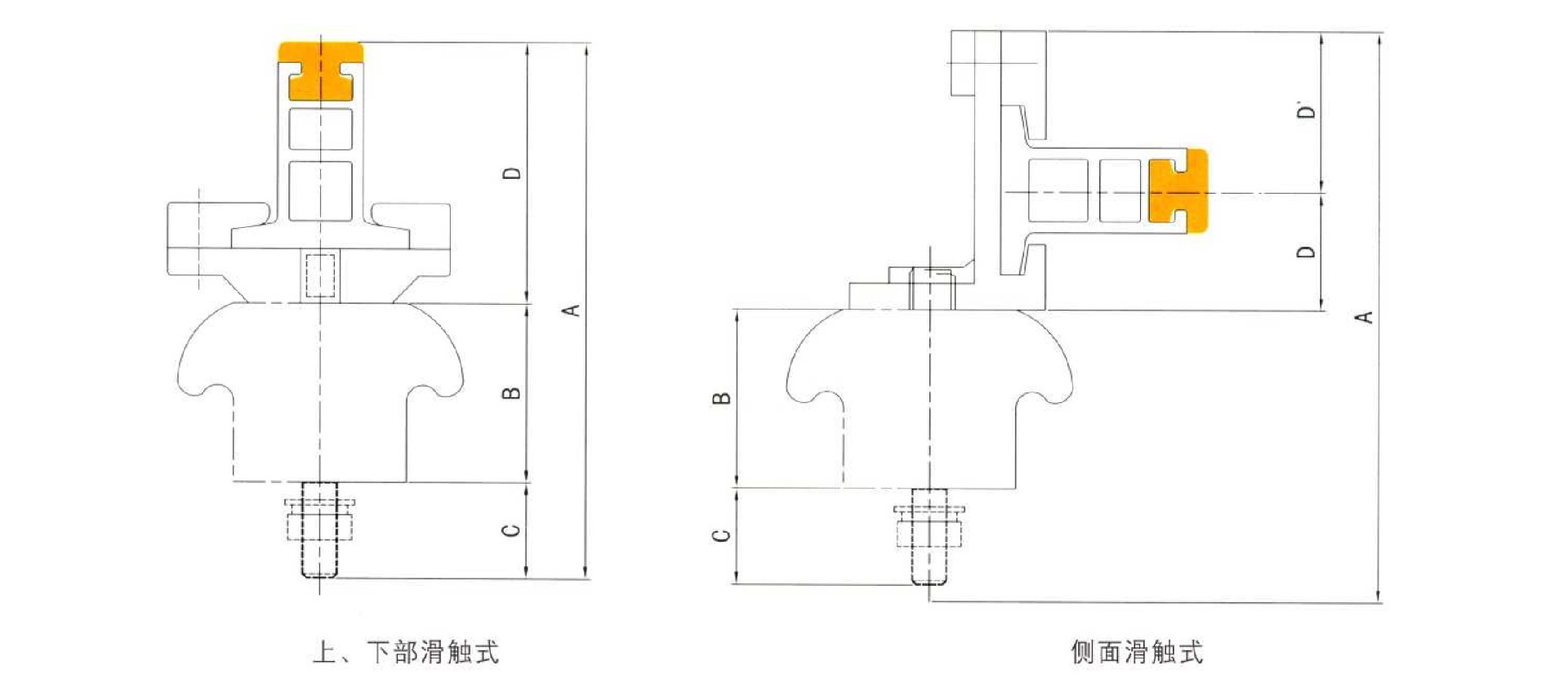

安裝方式及附件組成

技術數據

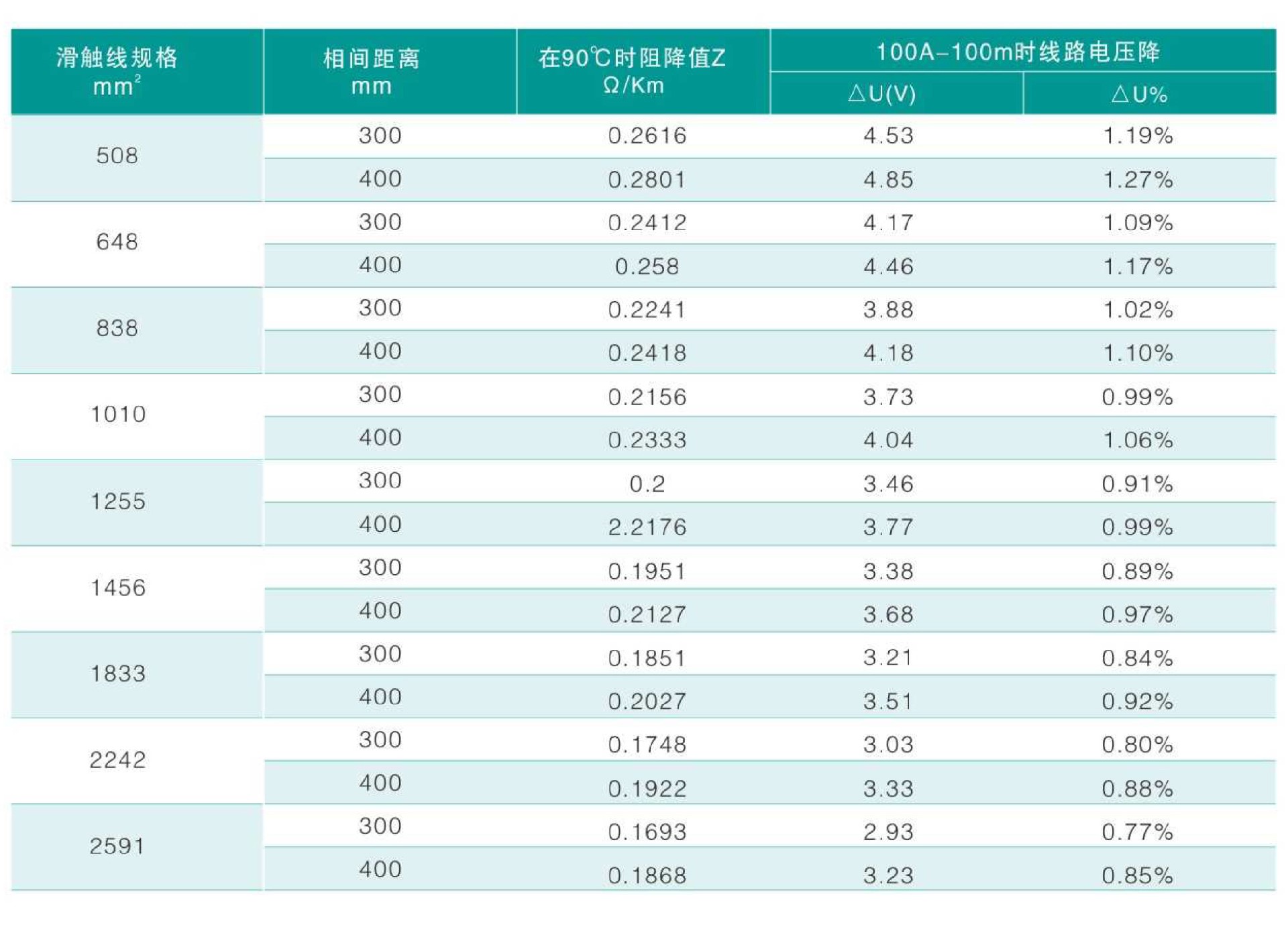

1、滑觸線阻抗值及100A~100m時的線路電壓降值(使用電壓為380V，cos中為0.8時)

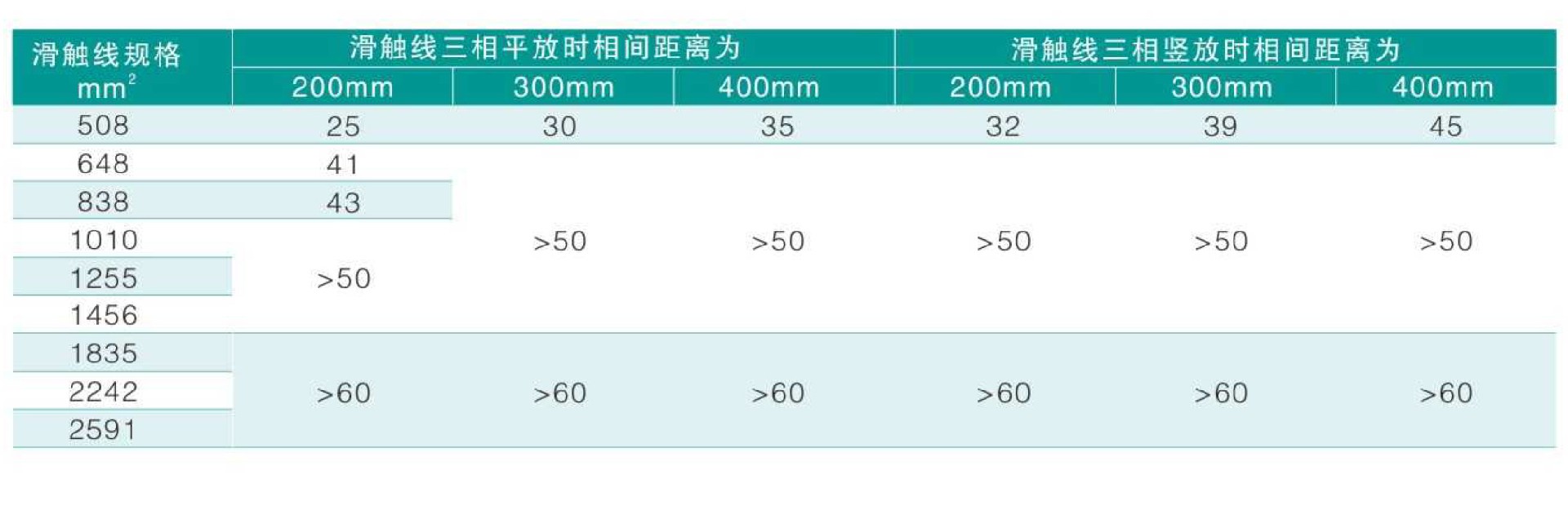

2、滑觸線在短路時耐受短路電流值 ( KA)(安裝支架間距為3m)

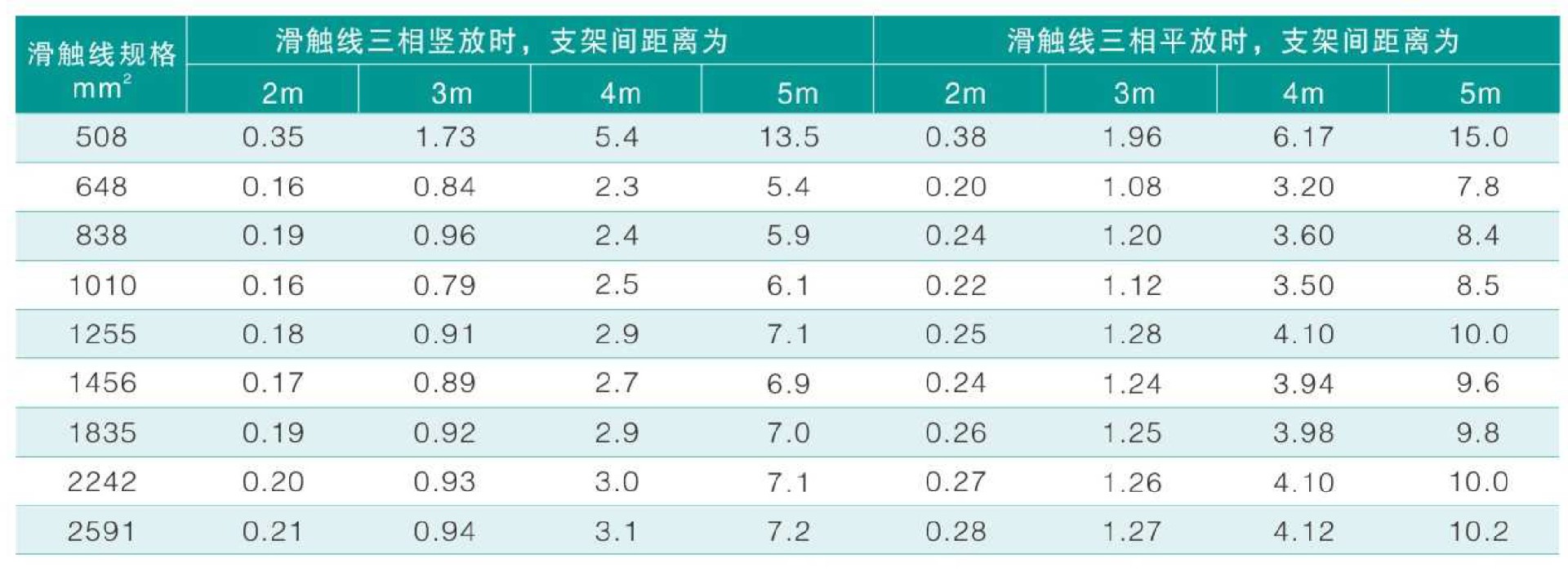

3、剛體滑觸線的撓度量 (mm )

4、負荷電流計算

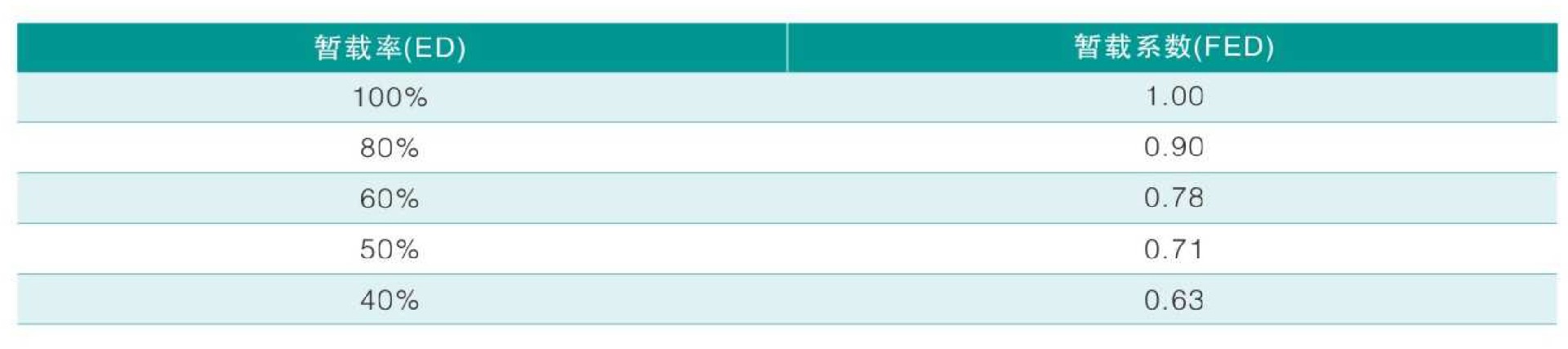

滑觸線負荷電流計算方法，過去采用二項式公式計算?，F介紹國外多數資料中采用的計算方式，如下。即根據起重機上安裝的有可能同時運轉的電動機和額定電流乘以暫載系數和多臺起重機的同時系數。負荷電流(1)所有工作電動機額定電流(1H)X暫載系數(FED)X同時系數(F)FED暫載系數按下表確定:

多臺起重機同時工作系數:F取0.4~0.7

5、滑觸線路的電壓降問題過去設計滑觸線路時，采用最大電流來檢驗電壓降。即從低壓屏上的饋電開關(變壓器二次側)倒滑觸線最未端，包 括供電電纜在內的電壓降不得超過2%，也就是滑觸線和供電線路當作一個整體來考慮，在滿足電壓降的要求下，務使投資最少。隨著近年來引起工程增多，綜合國外資料，國外一般都以負荷計算電流來檢驗電壓降，包括供電線路在內到滑觸線最末端的電壓降不得超過5%。

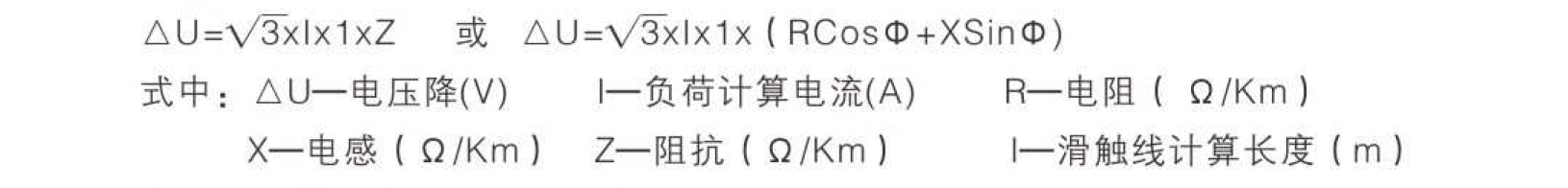

電壓降計算公式:

滑觸線計算長度方式:設L為滑觸線全長(m)

在滑觸線端部供電時: l=L,                在滑觸線二端端部同時供電時: I=L/4

在滑觸線中部供電時: l=L/2             在滑觸線二端端部L/6處供電時: I=L/6

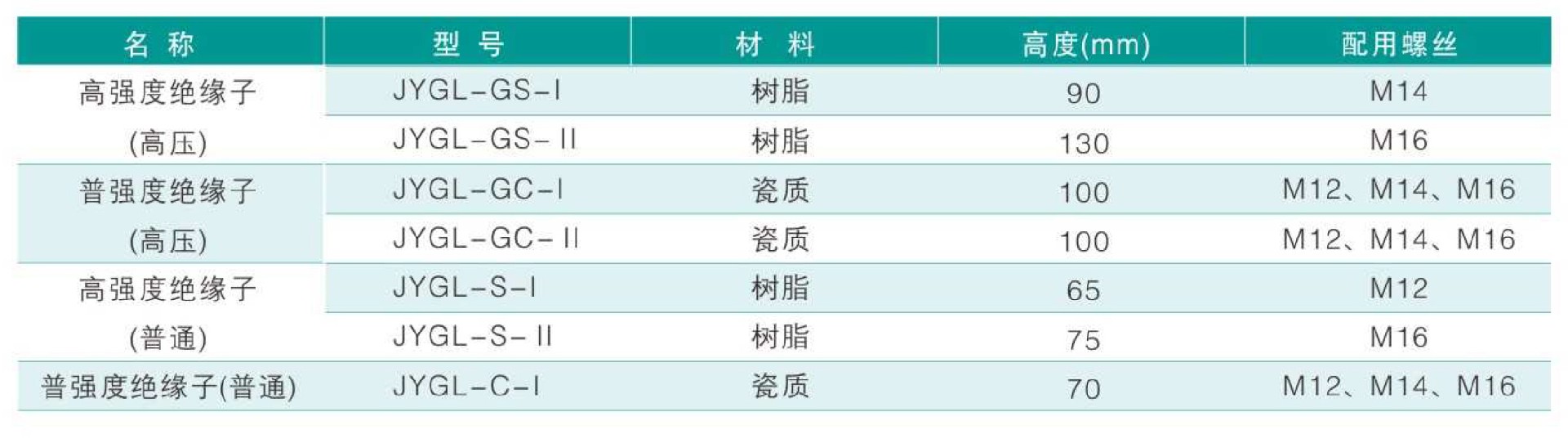

安裝方式、主要零部件及剛體滑線的連接

滑觸線的安裝方式，一般常用的為上部滑觸和側面滑觸二種，也可根據用戶要求，采用其它安裝方式。

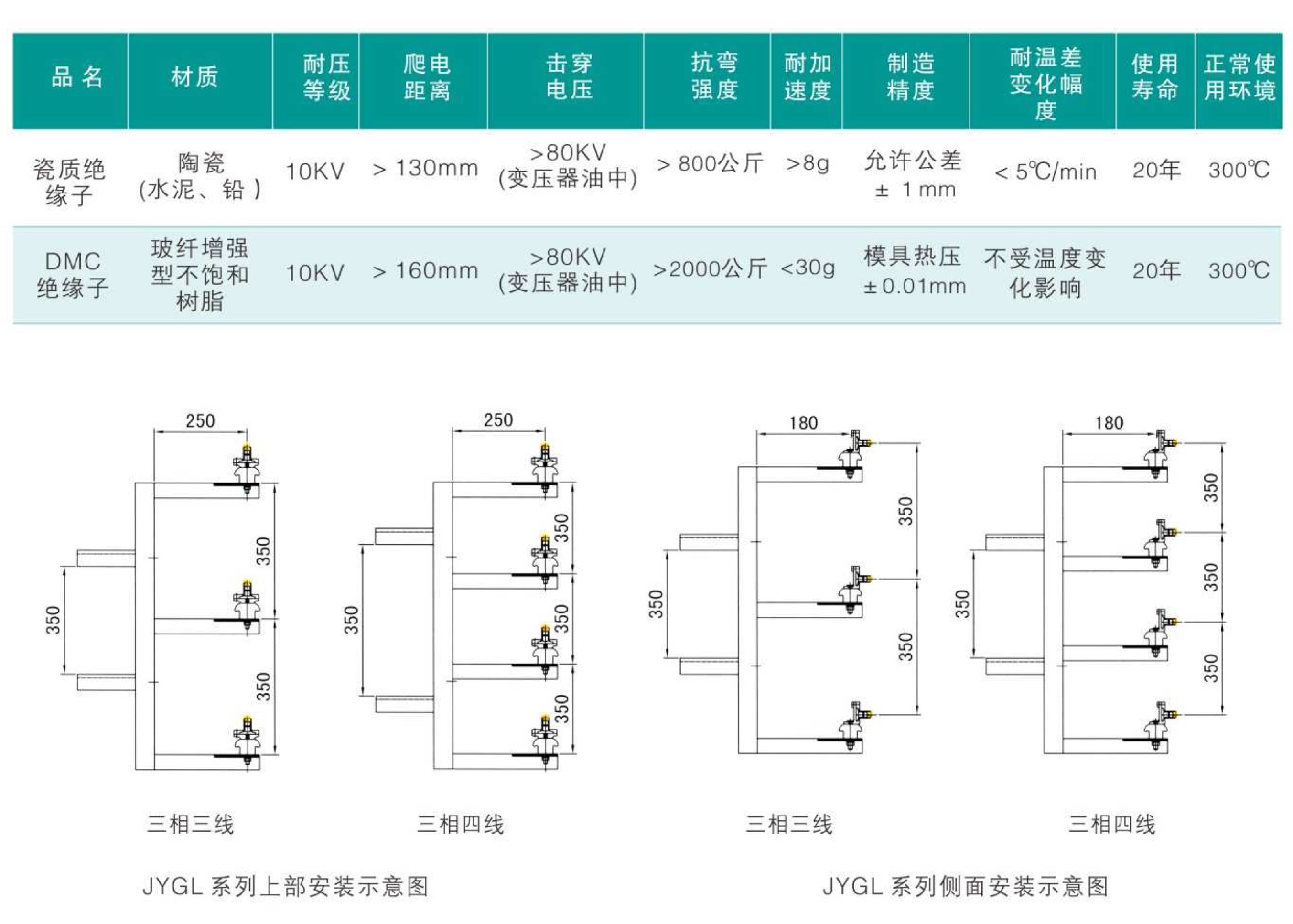

瓷質10KV絕緣子與DMC高強度10KV性能比較

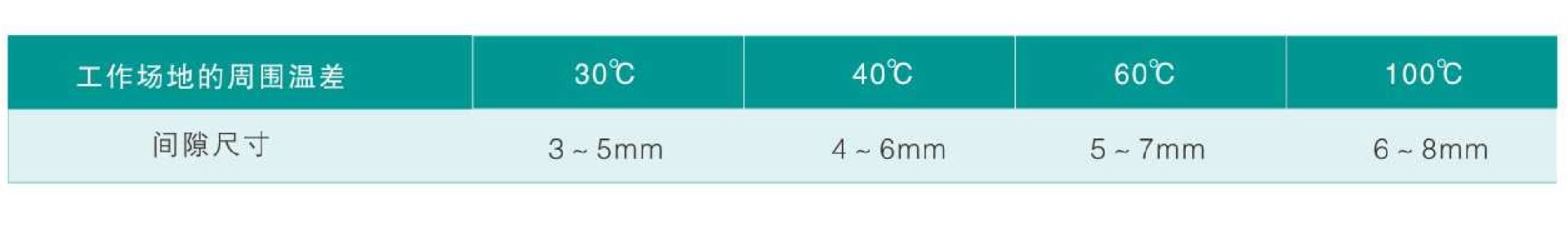

滑觸線安裝膨脹間隙參考見下表為了防止滑觸線因溫度變化引起的膨脹，安裝時在連接處應留有間隙，間隙的尺寸見下表

預留間隙的尺寸跟安裝時的環境溫度有關，一般冬季安裝時取高值，夏天安裝時取低值。
