產品特點

可靠:

采用全撓性連桿結構集電器，能保證與滑觸線的可靠接觸，不會(huì )引起電源中斷的故障。

方便：

本滑觸線配備專用部件，便于在現場快速組裝、調整及拆卸均極

為方便。

強度高:

采用剛體銅排及高彎矩的鋼材，可在高溫、多塵場合使用，且導

電體不易變形。

載流量大:

最大載流量可達4000A，勿需增加饋電線路，采用耐高壓絕緣子，工作電壓可達6KV。

降壓小:

采用了無氧銅導體電阻小，單位長度的壓降低

布置方式靈活:

可以水平布置、側式布置和懸吊布置，側式布置使用性能更佳

在實際使用中，側滑比頂滑更穩定、更合理。其優點為集電器使用壽命顯著增加，電刷壽命延長3~4倍。并采用專用電纜固定卡。

產品型號規格

剛體滑觸線的規格按梯形銅導體的標準截面定:

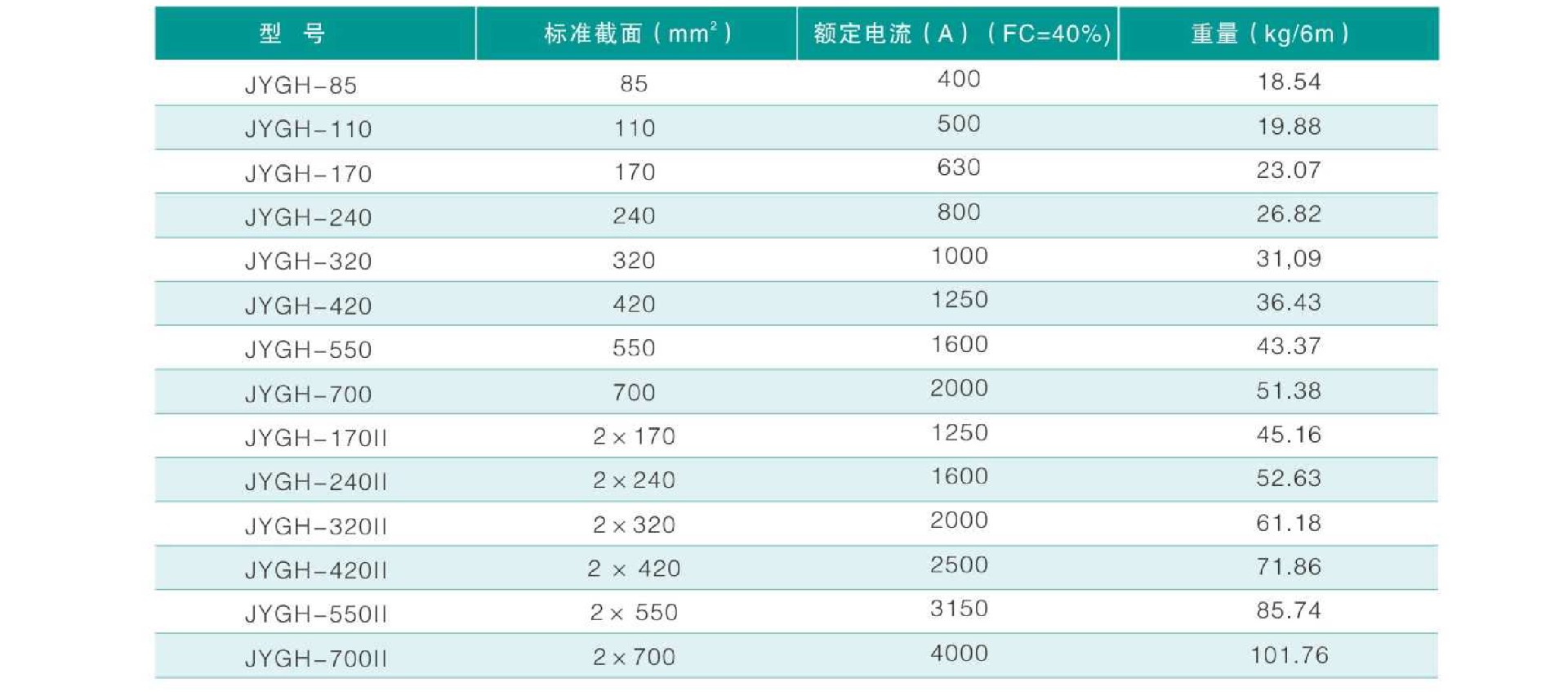

剛體滑觸線型號，規格及額定電流值(50HZ,AC380V (同DKFS):

以上數據FC=40%時核校(請勿重復計算FC系數),導體截面積公差不大于+50%;

剛體滑觸線一般情況下按6m定尺長度供貨;

剛體滑觸線絕緣支架安裝間距一般為3m。

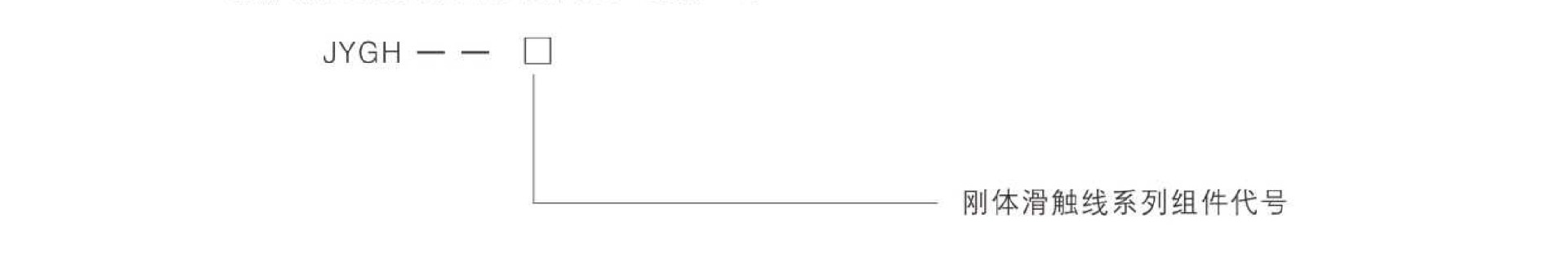

剛體滑觸線系列組件代號

J-帶固定裝置的絕緣子(或稱絕緣子組件)K-滑觸線固定用夾板;G-滑觸線支架連接用鋼芯:

F-供電端子

E-檢修隔離分端裝置L-輔助電纜固定夾;B-溫度補償裝置:D-集電器:

產品結構

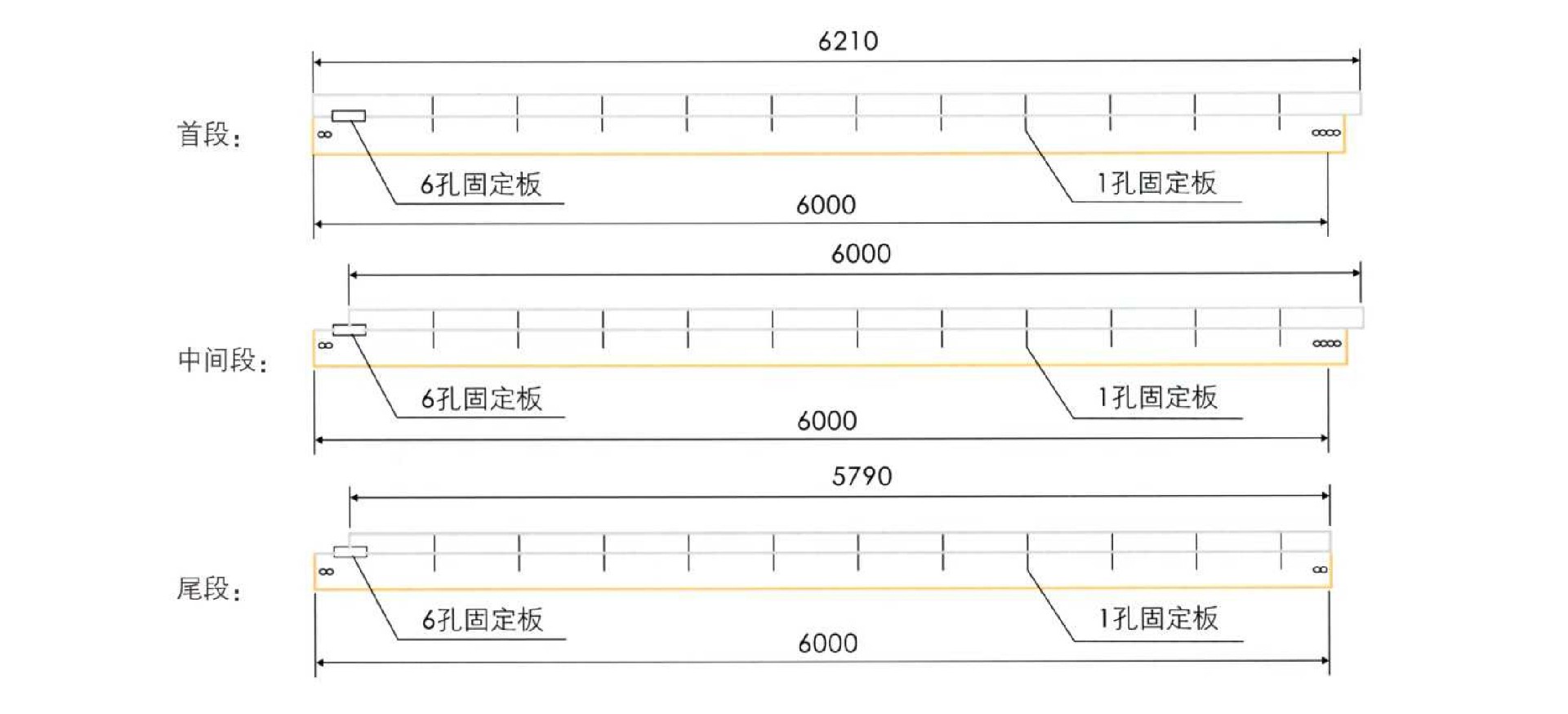

為保系統的通電性能，滑觸線出廠時的均按6m長度組裝，并分為首段、中間段和尾段三種(見下列示意圖1。首段和尾段每一訂貨長度(單根滑觸線)各一根，其余由中間段組成:訂貨長度若不是6m的倍數則不足之數由尾段解決。例單根滑觸線訂貨長度82m(82=6x13+4)，即首段一根長度為6m，中間段十二根每根長度為6m，尾斷一根長度為4m

合計:6x1+6x12+4x1=6+72+4=82m

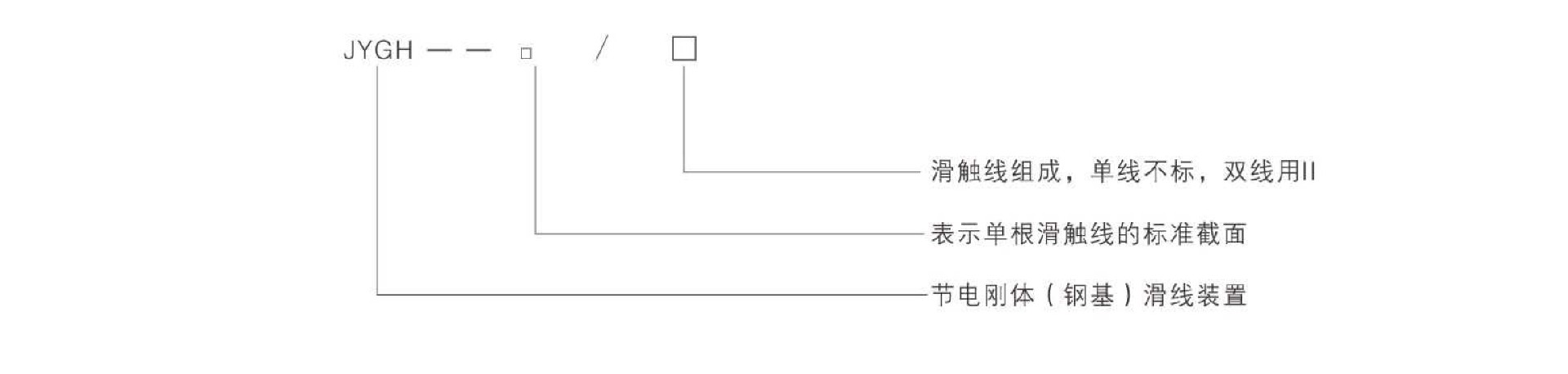

滑觸線分為單線式和雙線平行饋電式兩種，除雙線平行式以JYGH-口I表示外，單線式不另加注。

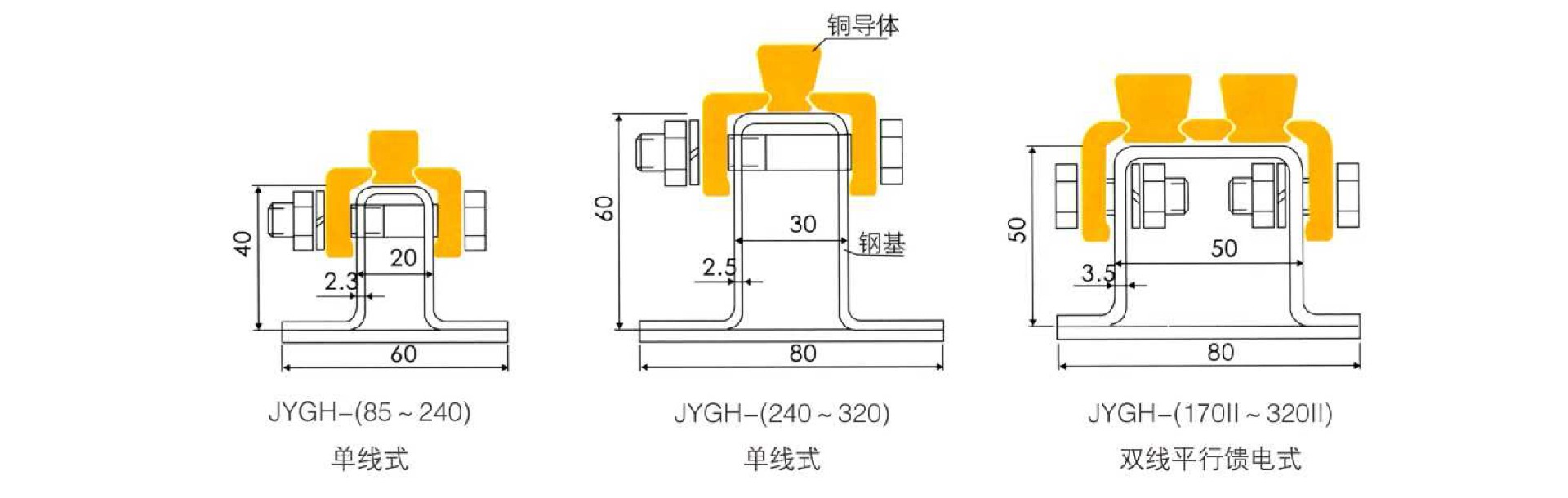

1、其斷面圖如下

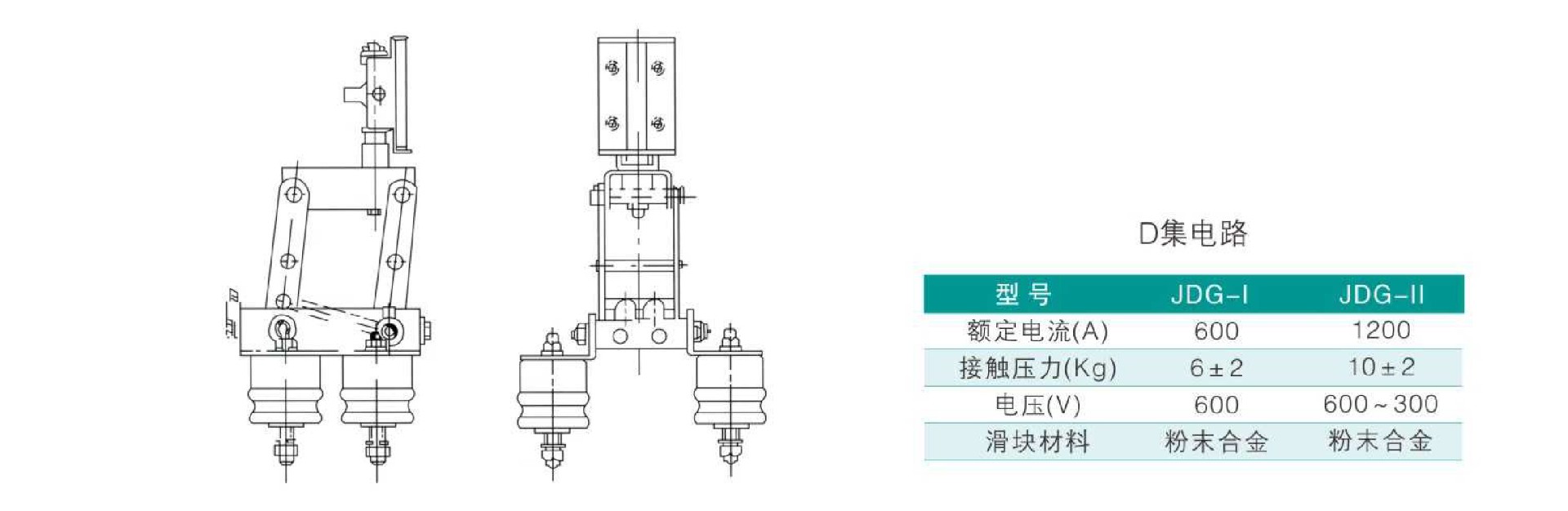

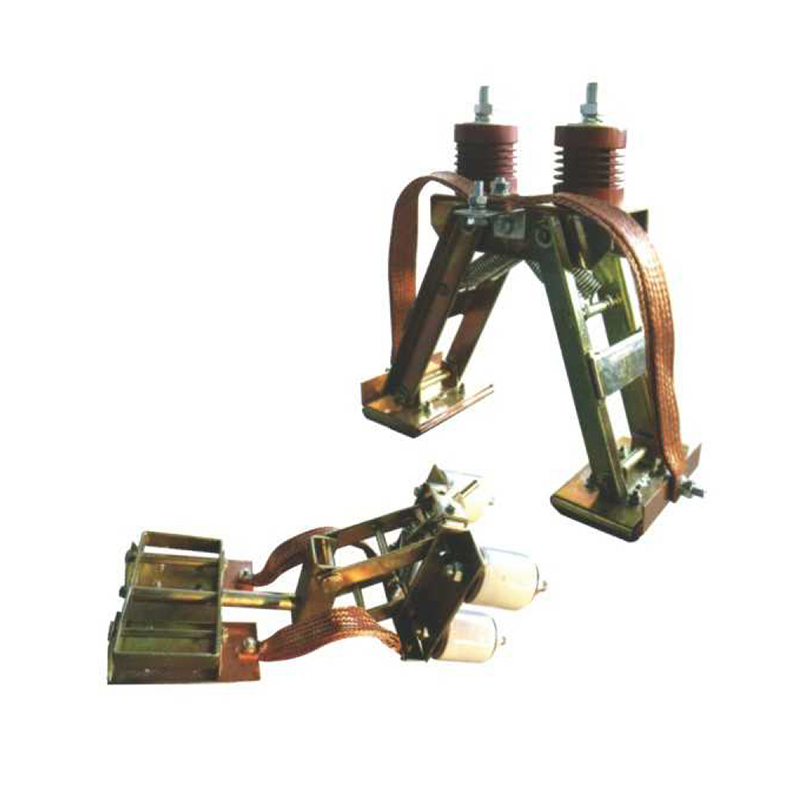

2、集電器示意圖如下

技術數據

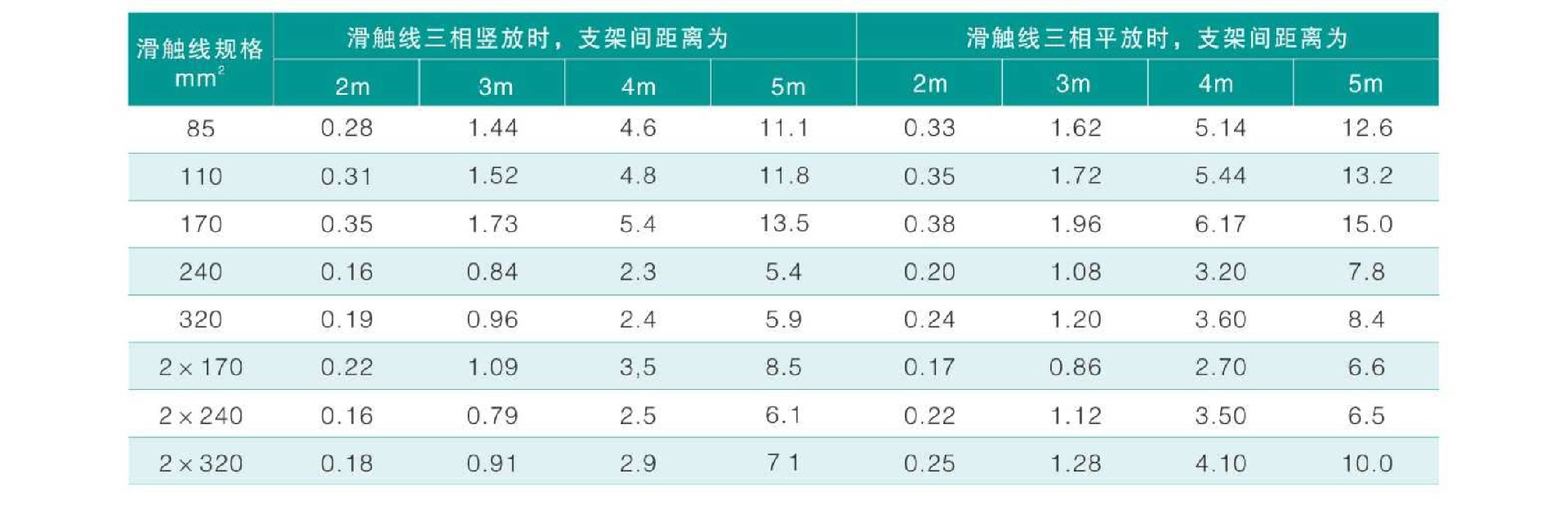

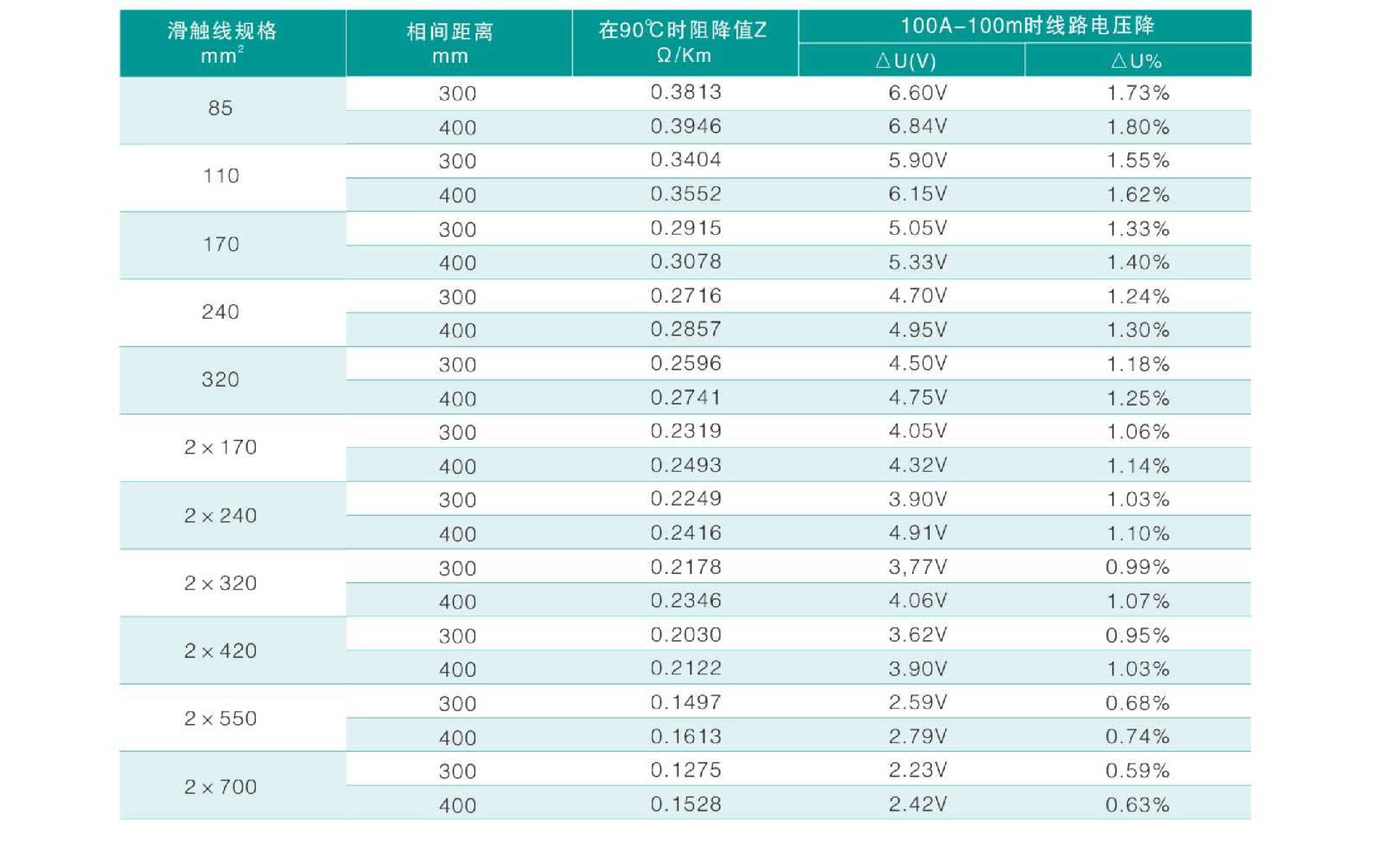

1、滑觸線阻抗值及100A~100m時的線路電壓降值( 使用電壓為380V.COS為0.8時)

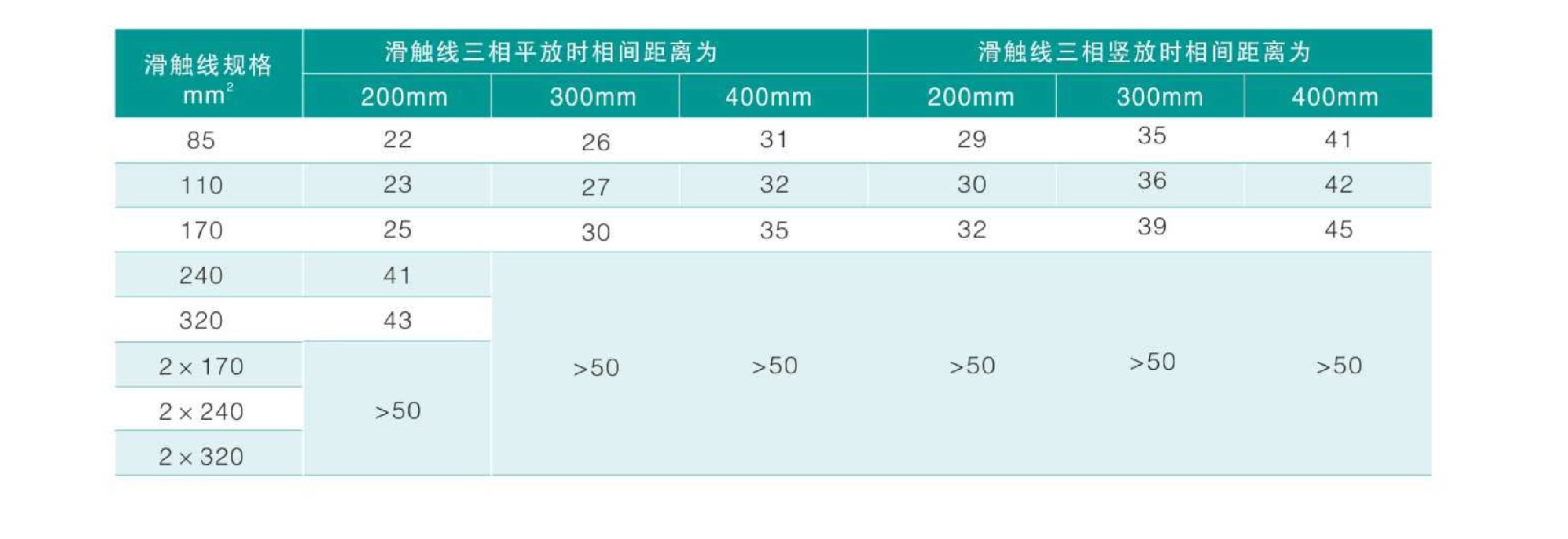

2、滑觸線在短路時耐受短路電流值(KA)( 安裝支架間距為3m )

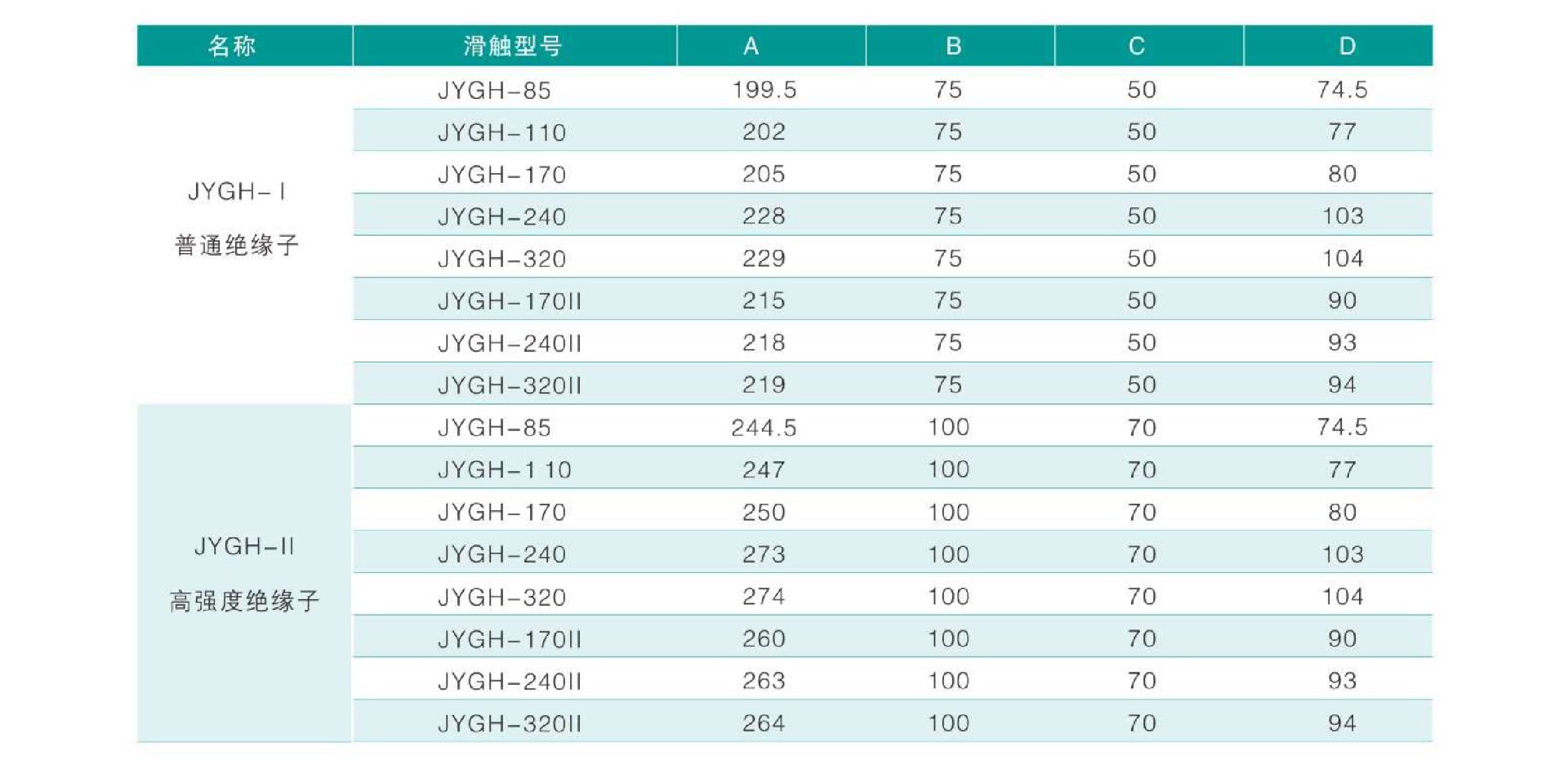

3、剛體滑觸線的度量(mm )

安裝方式、主要零部件及剛體滑線的連接

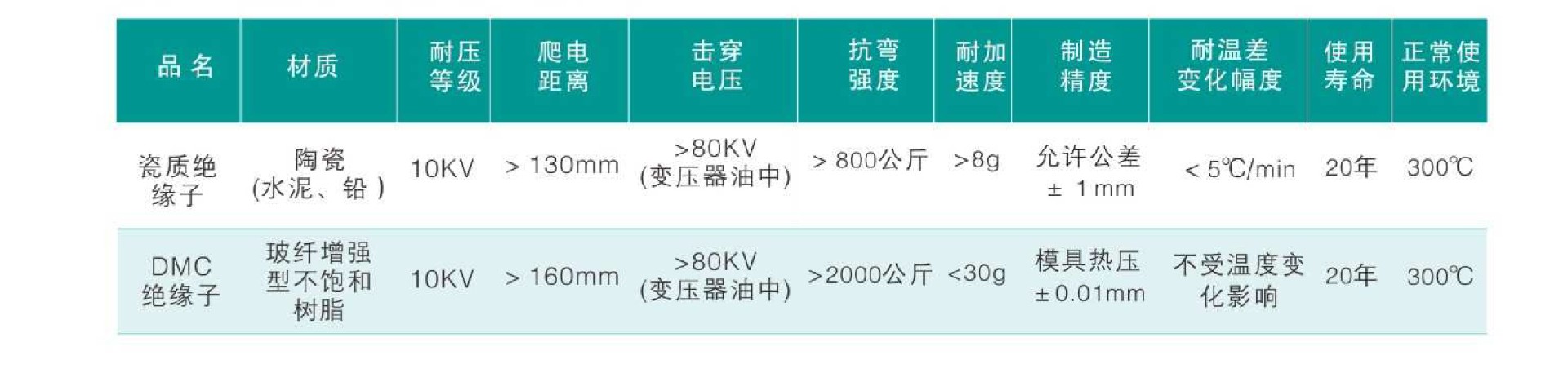

瓷質10KV絕緣子與DMC高強度10KV性能比較

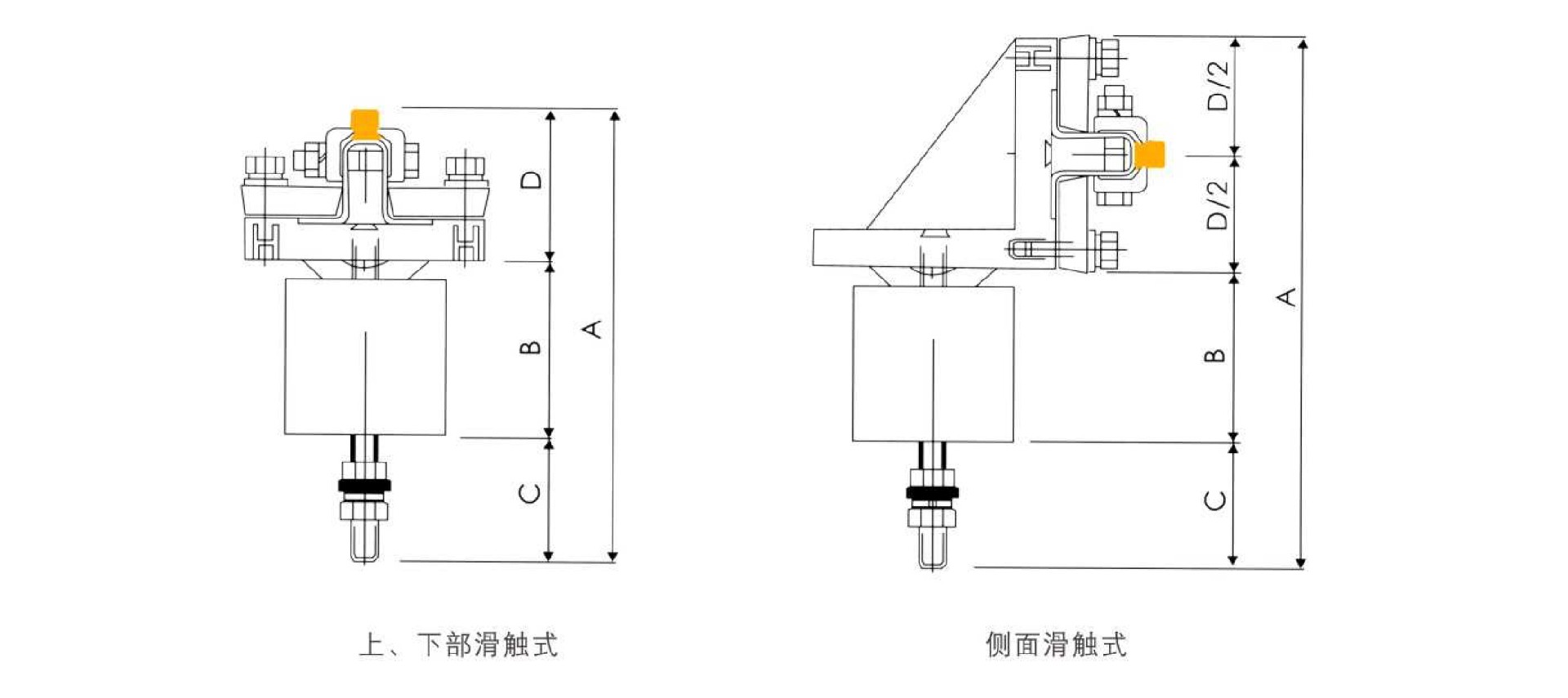

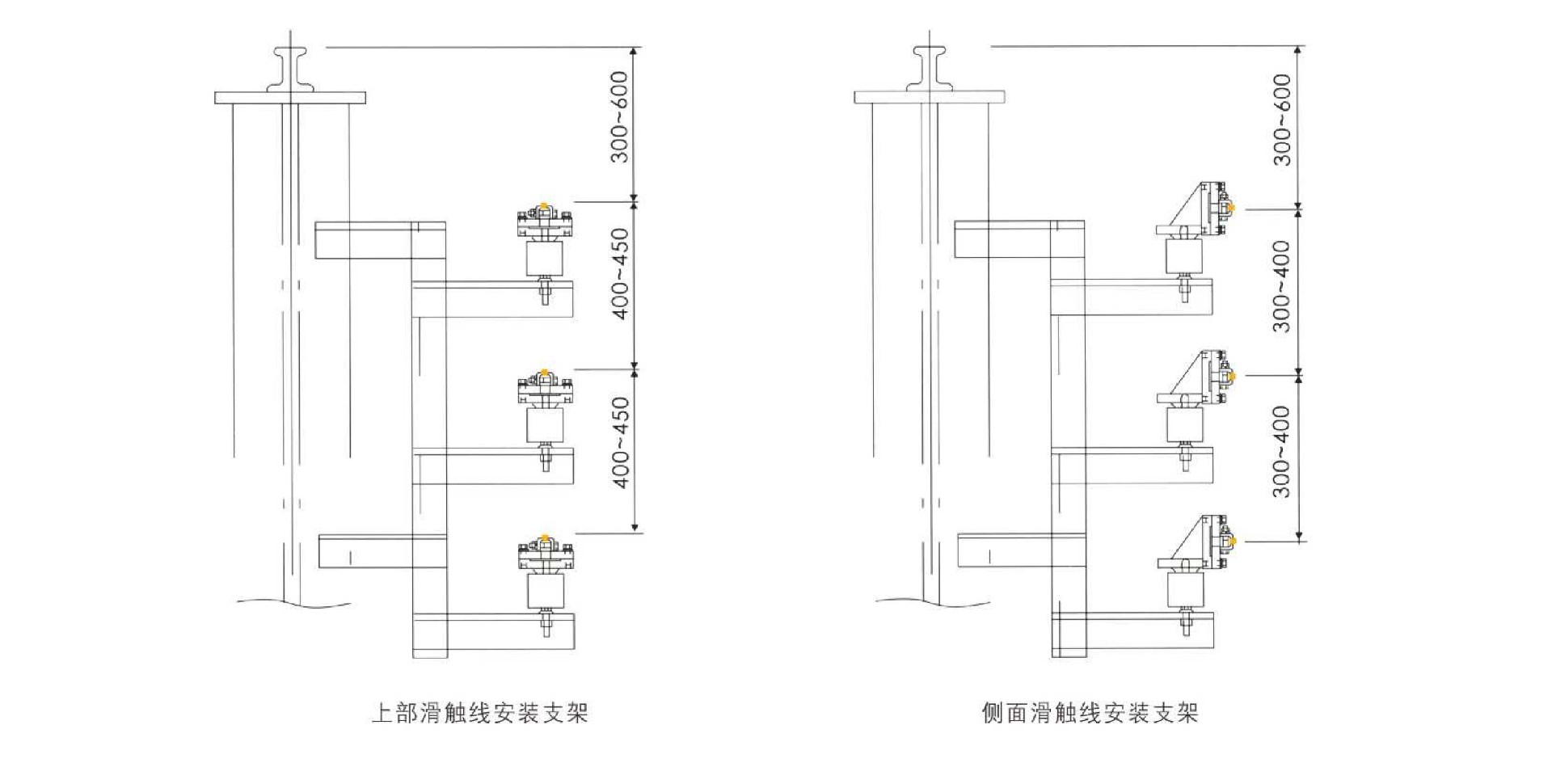

滑觸線的安裝方式,一般常用的為上部滑觸和側面滑觸二種，也可根據用戶要求,采用其它安裝方式。

滑觸線的安裝支架一般為3m一個，特殊情況亦可采取加強措施后適當擴大距離。三根滑觸線之間的相間距離為400mm，如為低阻抗滑觸線，相間距離可擴大到450m。

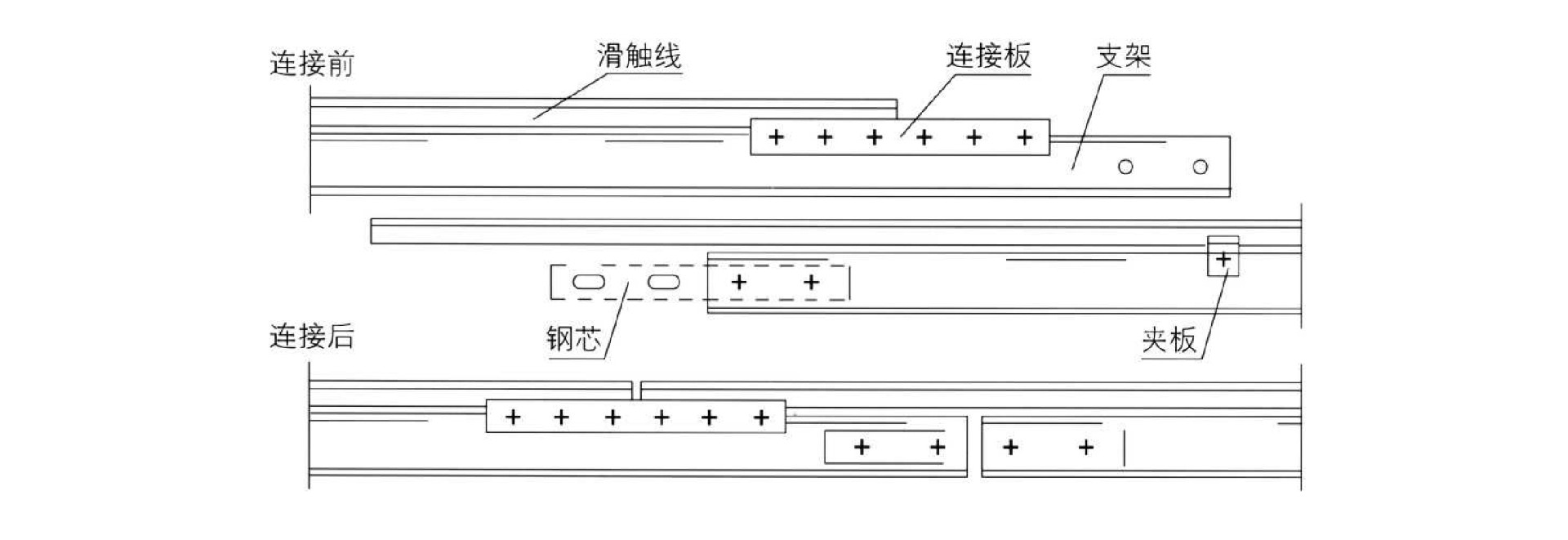

滑觸線的連接如下所示:

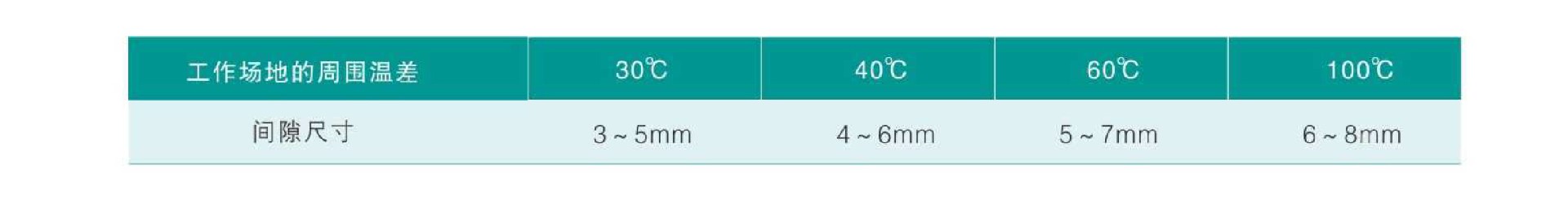

連接時，將兩段支架，通過內部的鋼芯用螺栓連接，銅導體則用二塊長夾板，夾緊在支架上。為了防止滑觸線因溫度變化引起的膨脹，安裝時在連接處應留有間隙，間隙的尺寸見下表:

預留間隙的尺寸跟安裝時的環境溫度有關，一般冬季安裝時取高值，夏天安裝時取低值
