產品特點

可靠:

采周全撓性連桿結構集電器，能保證與滑觸線的可靠接觸，不會(huì )引起電源中斷的故障。方便:本滑觸線配備專用部件，便于在現場快速組裝，調整及拆卸均極為方便。導電性能強:

采用全銅導電體，可在高溫、多塵場合使用。載流量大:最大載流量可達3600A，勿需增加饋電線路，采用耐高壓絕緣子，工作電壓可達6KV

壓降小:采用了無氧銅導體，電阻小，單位長度的壓降低。布置方式靈活:

可以水平布置、側式布置和懸吊式布置，側式布置使用性能更佳。

渤  實業BOMING INDUSTA

注意:該系列為全銅結構，小規格型號，截面積小，機械強度不高，滑觸線易變形。

產品型號及規格

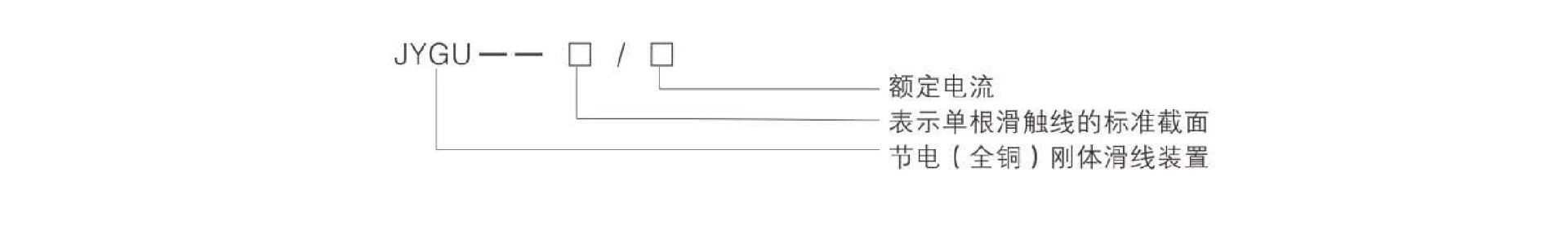

剛體滑觸線的規格按梯形銅導體的標準截面定:

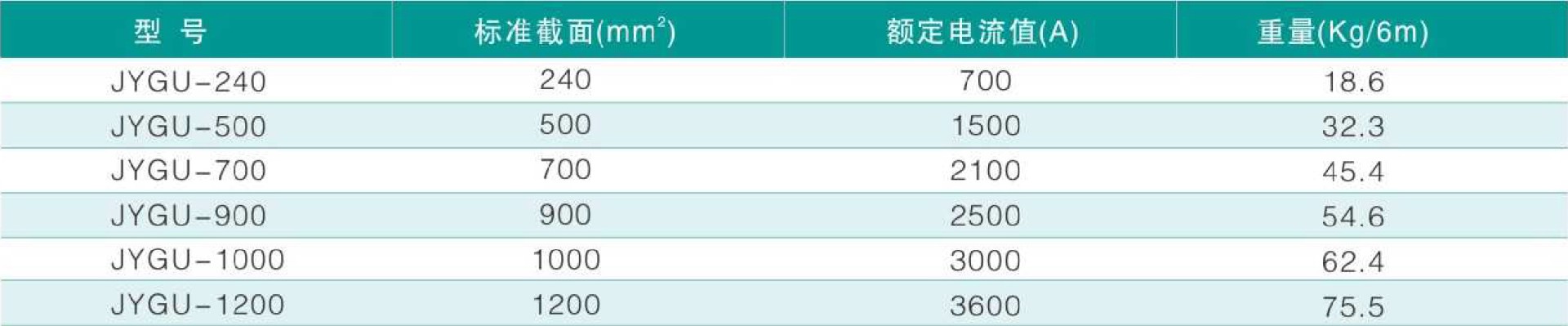

剛體滑觸線型號、規格及額定電流量

剛體滑觸線一般情況下按6m定尺長度供貨

剛體滑觸線絕緣支架安裝間距一般為2.5m

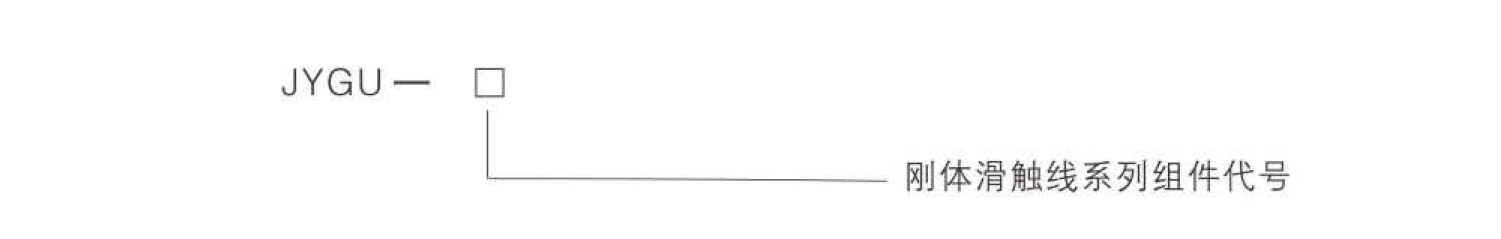

剛體滑觸線系列組件代號

J-帶固定裝置的絕緣子(或稱絕緣子組件)

E-檢修隔離分端裝置

L-輔助電纜固定夾;

B-溫度補償裝置:

F-供電端子

D-集電器;

K-滑觸線固定用夾板;

G-滑觸線支架連接:

產品結構

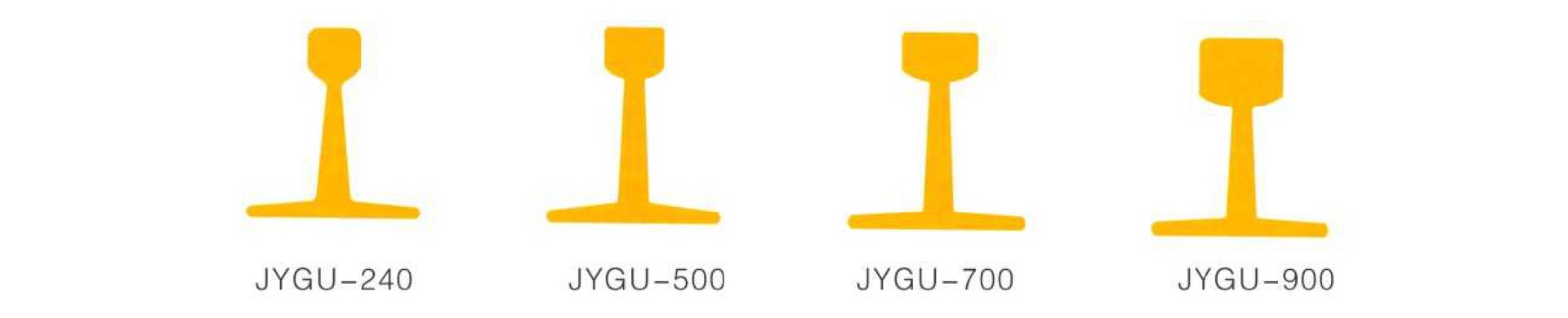

其斷面圖如下

技術數據

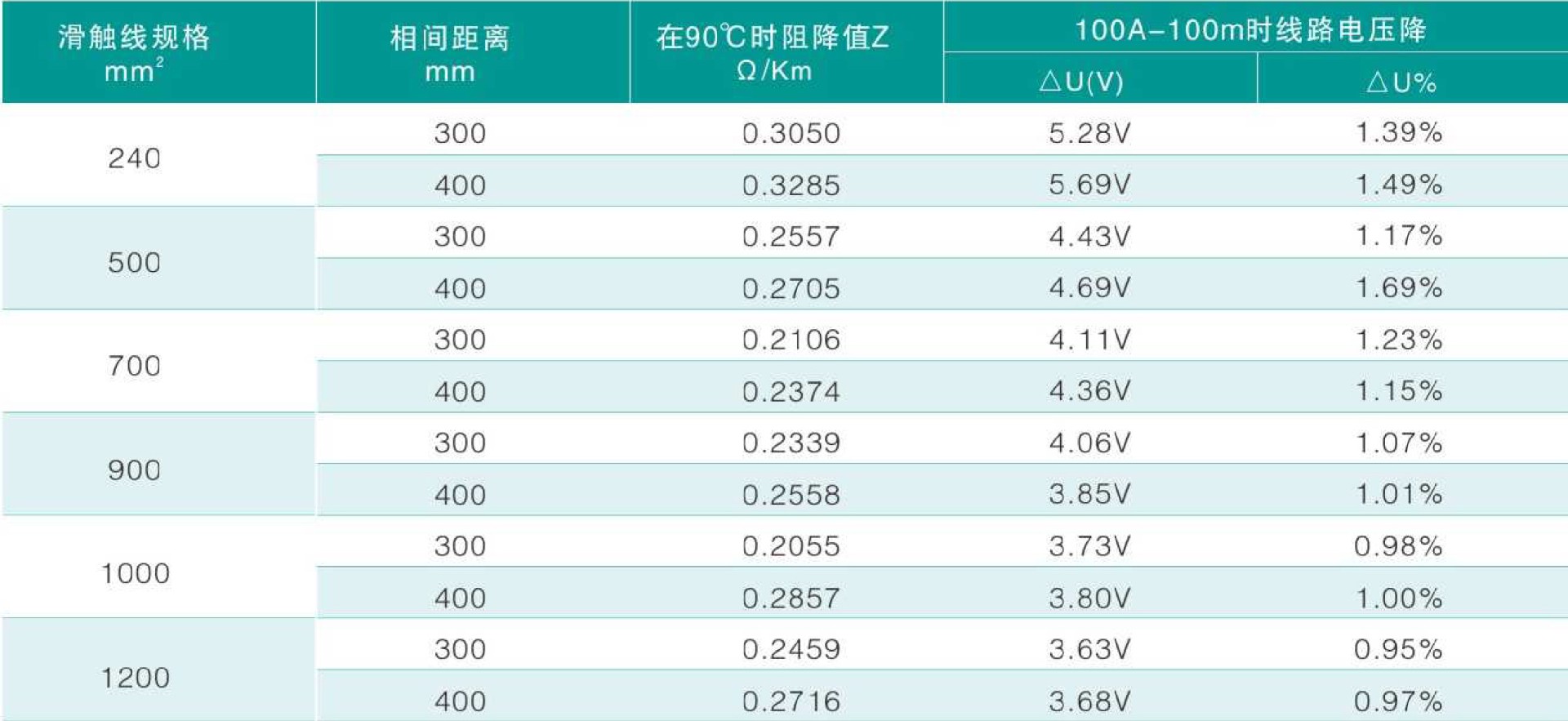

1、滑觸線阻抗值及100A~ 100m時的線路電壓降值( 使用電壓為380V，cos中為0.8時）

2、滑觸線在短路時耐受短路電流值(KA)(安裝支架間距為3m)

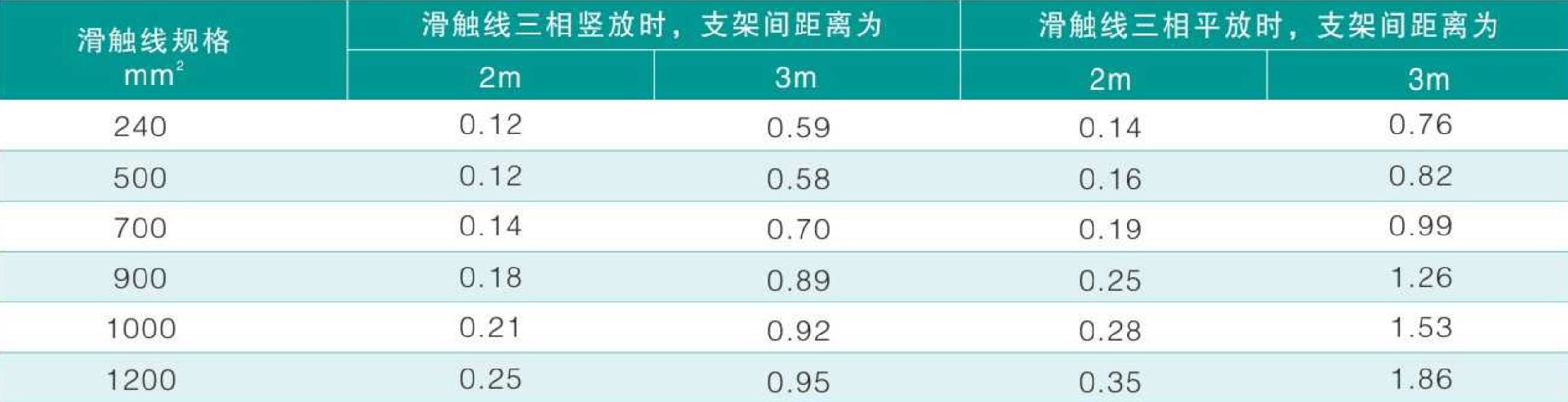

3、剛體滑觸線的撓度量(mm )

4、負荷電流計算

滑觸線負荷電流計算方法，參照JYGH系列P44頁

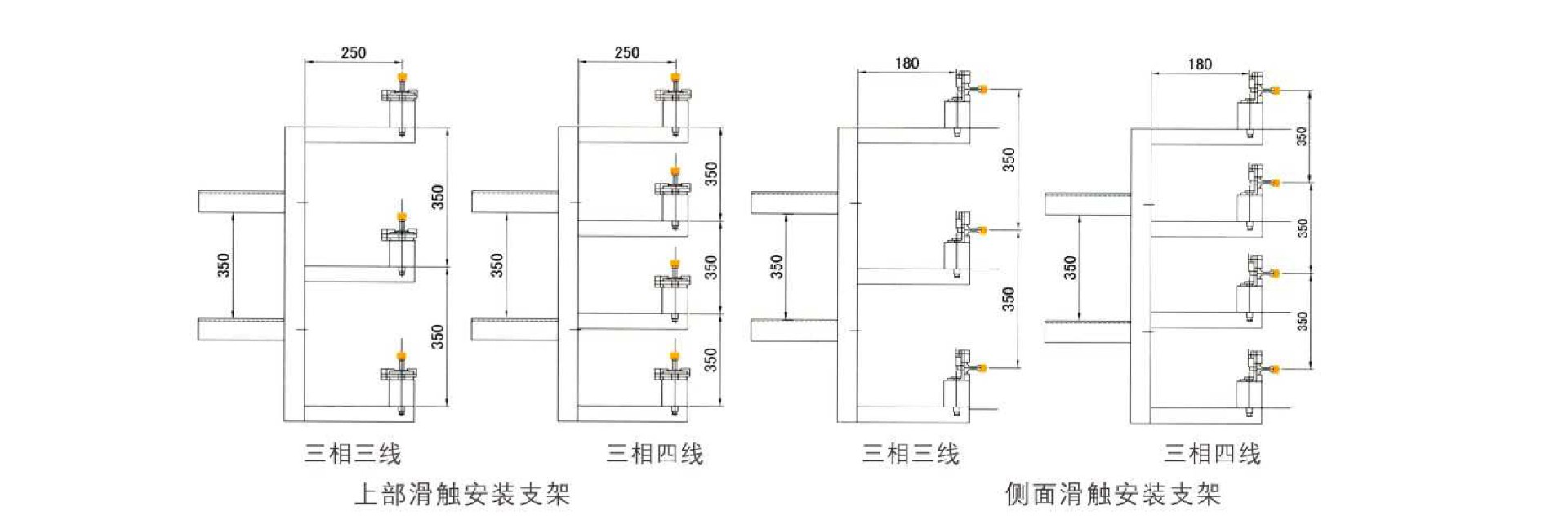

安裝方式、主要零部件及剛體滑線的連接(參照JYGH系列)

低阻抗滑觸線附加輔助電纜

根據不同規格的剛體滑觸線添加不同截面的電纜后，其阻抗值可以降低到原來的1/2-1/3。

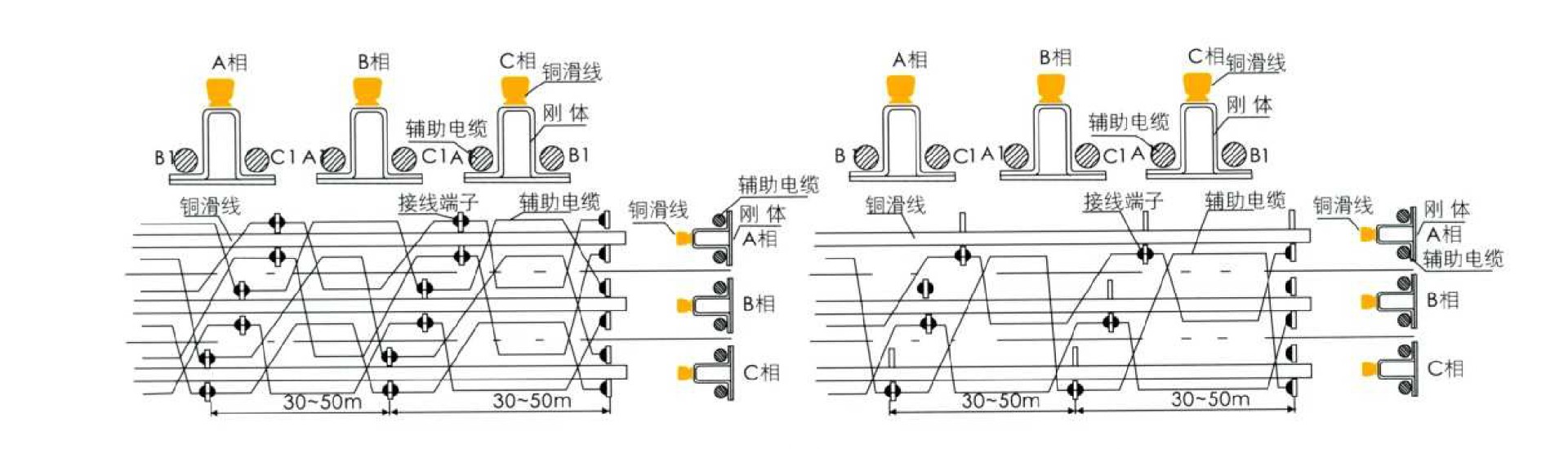

下圖為低阻抗滑線的簡要配置圖:

注意:滑觸線總長度超過300米時，供電點較少時，再考慮消除電抗電纜
