JYG系列剛體滑觸線由導軌、連接組件、膨脹組件、絕緣組件、固定組件、支撐組件以及集電器組件等組合而成。由于該產品以其載流量大、電能損耗小、抗拉強度好、運行可靠、維護簡便等特點被廣泛地應用于高溫、高濕、多塵、強腐蝕氣體等惡劣環境，因此它被鋼鐵治金、港口造船等行業廣泛使用。

產品特點

運行可靠，不易發生電源中斷故障，可使用于高溫、高粉塵、高腐蝕等惡劣環境;采用燕尾槽嵌裝工藝后，解決其它剛體滑線運行中受振動引起的螺絲松動現象，從而保證滑線整

體牢固可靠;

機械強度大，不易彎曲變形，能承受強大的短路沖擊電流;可根據用戶需要設定載流量，最大可達1800mm?以上，電壓等級可達到6kV;采用銅體導電，可大幅度降低導線電能損耗。添加輔助電纜后，可組成低阻抗滑觸線，線路阻抗降低:

散熱面積大，結構緊湊簡單，安裝維修方便;

布線可在上部滑觸或側面滑觸:集電器采用扭簧壓力均勻、雙極電刷:具有優良的續電能力。

在實際使用中，側滑比頂滑更穩定、更合理，其優點為集電器使用壽命顯著增加，電刷壽命延長3~4倍。并采用專用電纜固定卡。

規格型號

1、剛體滑觸線的規格按銅棒的標稱截面來定

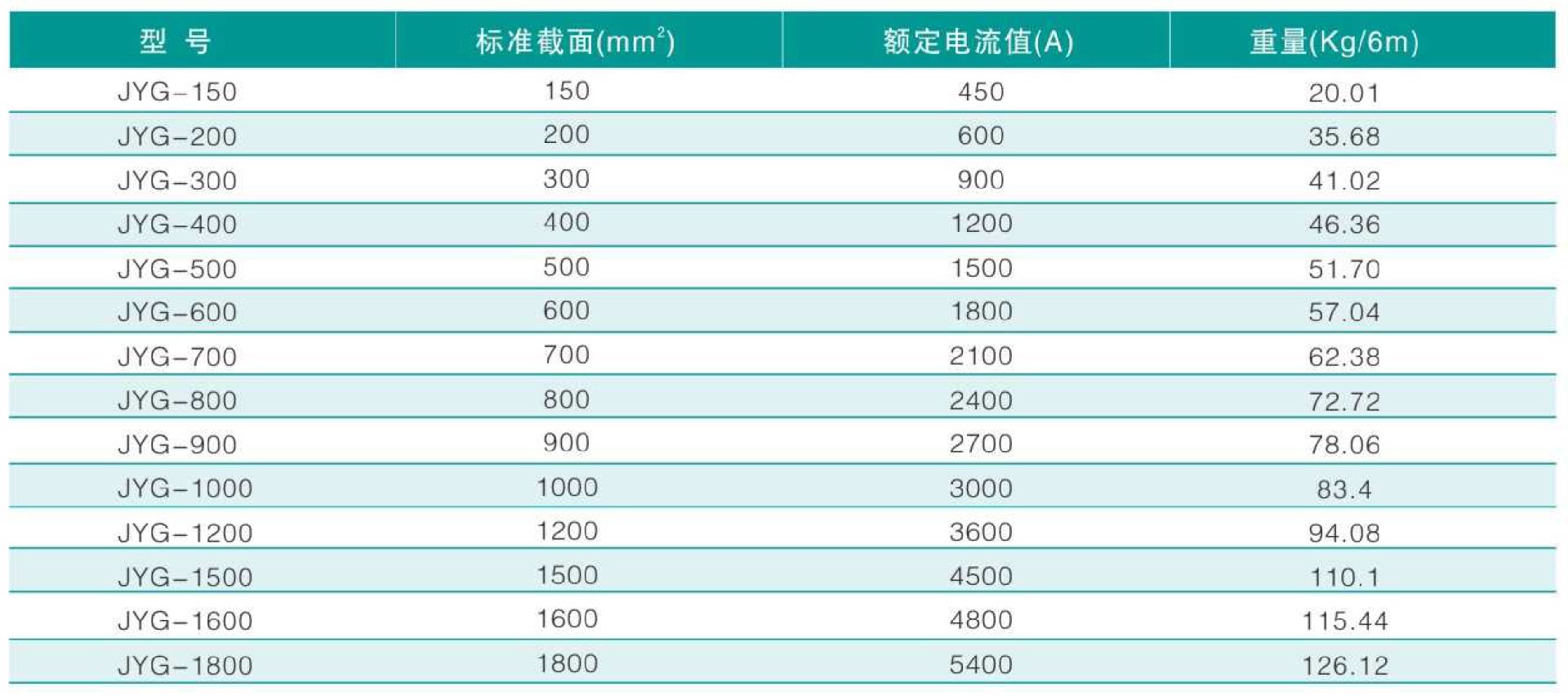

2、剛體滑觸線的型號、規定及額定電流值如下表

剛體滑觸線一般情況下按6m定尺供貨: 剛體滑觸線支架安裝間距一般為3m;

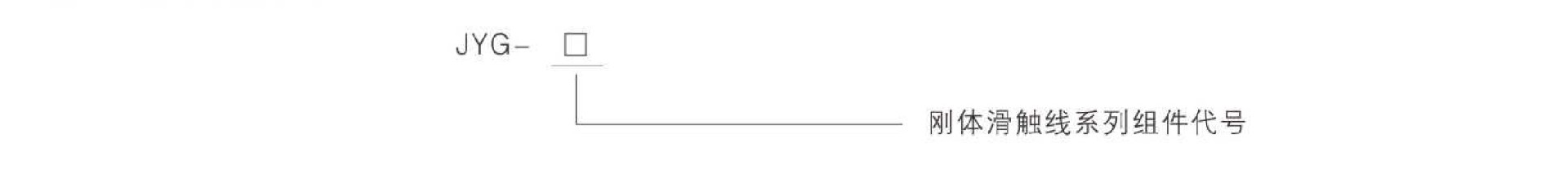

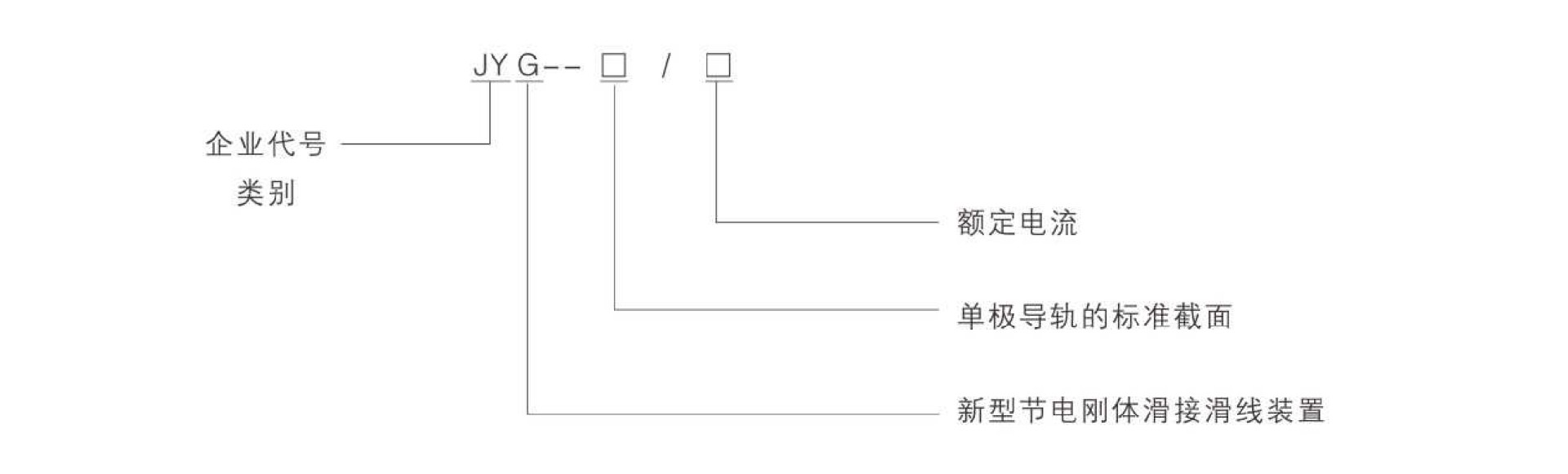

產品型號及其含義

剛體滑觸線系列組件代號:

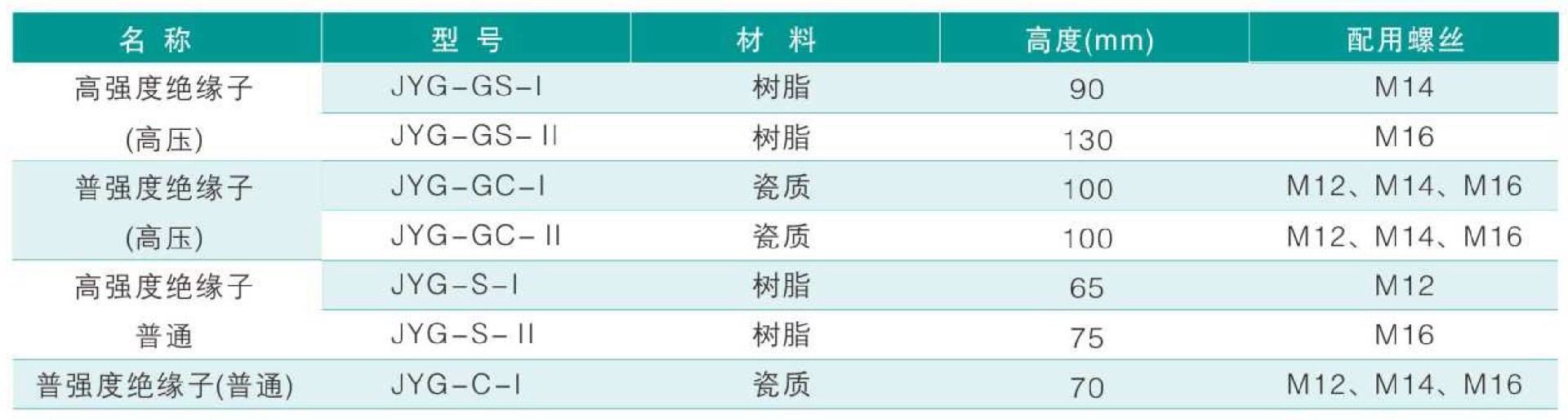

J-帶固定裝置的絕緣子(或稱絕緣子組件)

K-滑觸線固定用夾板

G-滑觸線支架連接用鋼芯

F-供電端子

E-檢修隔離分端裝置

L-輔助電纜固定夾

B-溫度補償裝置

D-集電器

產品結構

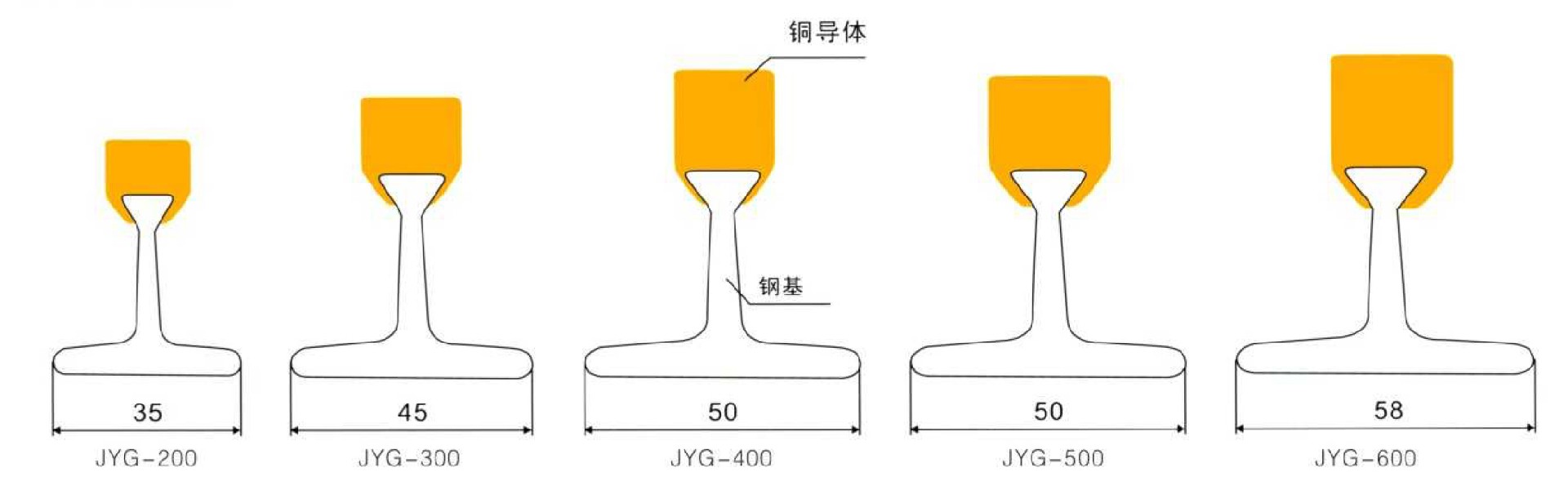

1、其斷面圖如下

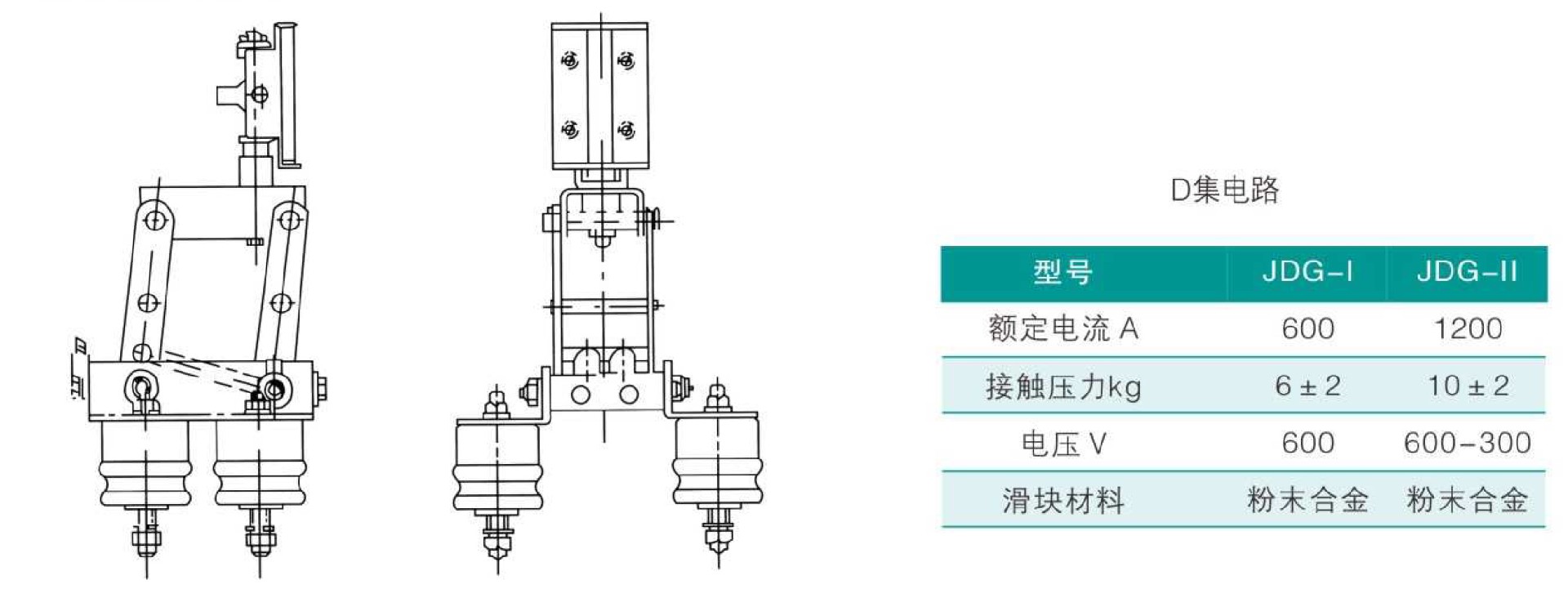

2、集電器示意圖如下

技術參數

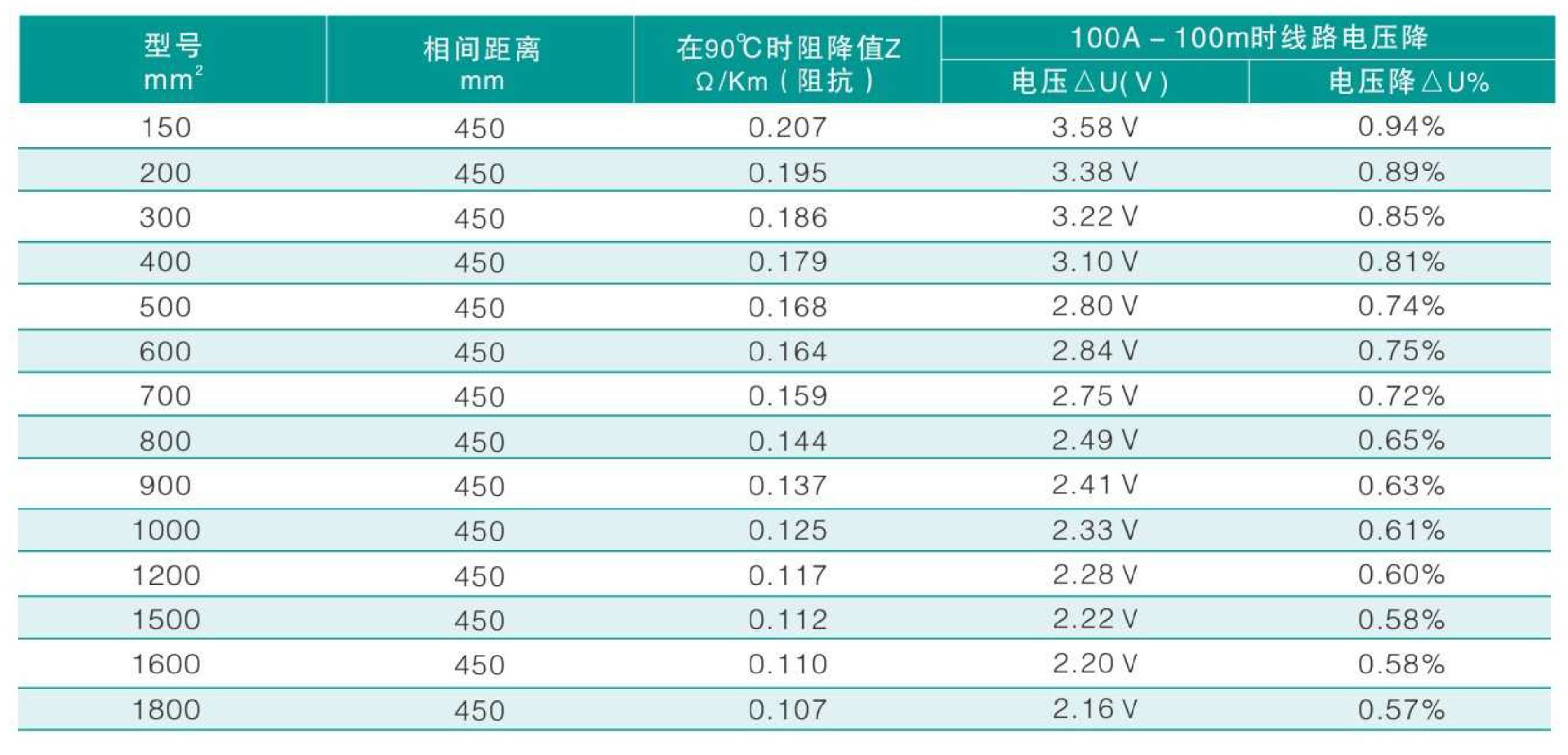

滑觸線阻抗及100A-100m時的線路電壓降值(使用電壓為380V,COS中為0.8時)

負荷電流計算

1、負荷電流流計算

滑觸線負荷電流計算方法，過去采用二項式公式計算?，F介紹國外多數資料中采用的計算方式如下.即根據起重機上安裝的有可能同時運轉的電動機和額定電流乘以暫載系數和多臺起重機的同時系數。負荷電流(I)=所有工作電動機額定電流(IH)x暫載系數(FED)同時系數(F)

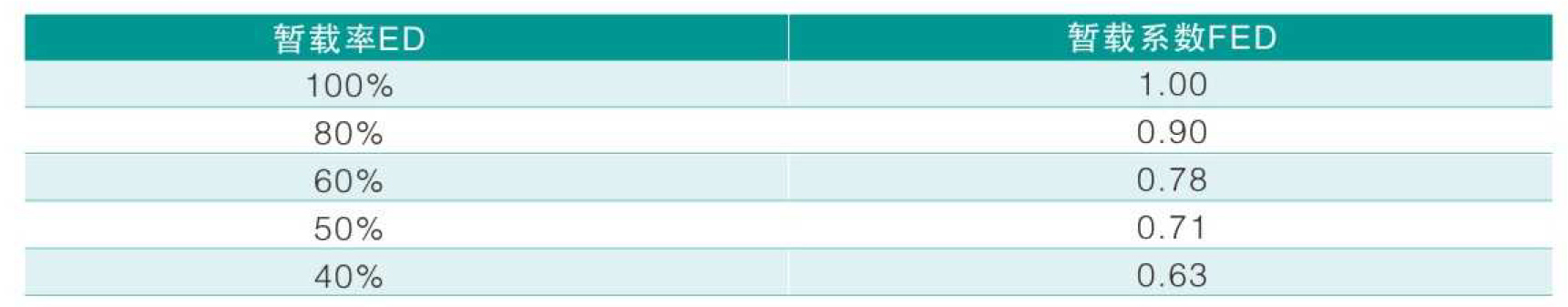

FED暫載系數按下表確定

多臺起重機同時工作系數:F取0.4~0.7。

2、滑觸線路的電壓降問題過去設計滑觸線路時，采用最大電流來檢驗電壓降。即從低壓屏上的饋電開關(變壓器二次側到滑觸線最末端，包括供電電纜在內的電壓降不得超過12%，也就是滑觸線和供電線路當作一個整體來考慮，在滿足電壓降的要求下，務使投資最少。隨著近年來引起工程增多，綜合國外資料，國外一般都以負荷計算電流來檢驗電壓降，包括供電線路在內到滑觸線最末端的電壓降不得超過5%。

電壓降計算公式:

AU=V3xlx1xz 或AU=V3xlx1x(RCos+XSin)

式中: △U一電壓降       l一負荷計算電流         R一電阻(Q/Km)

X一電感(Q/Km)           Z一阻抗(Q/Km)        l一滑觸線計算長度

滑觸線計算長度方式:設L為滑觸線全長(m)

在滑觸線端部供電時:l=L，                在滑觸線二端端部同時供電時:I=L/4

在滑觸線中部供電時:l=L/2                在滑觸線二端端部L/6處供電時:I=L/6

安裝方式、主要零部件及剛體滑線的連接

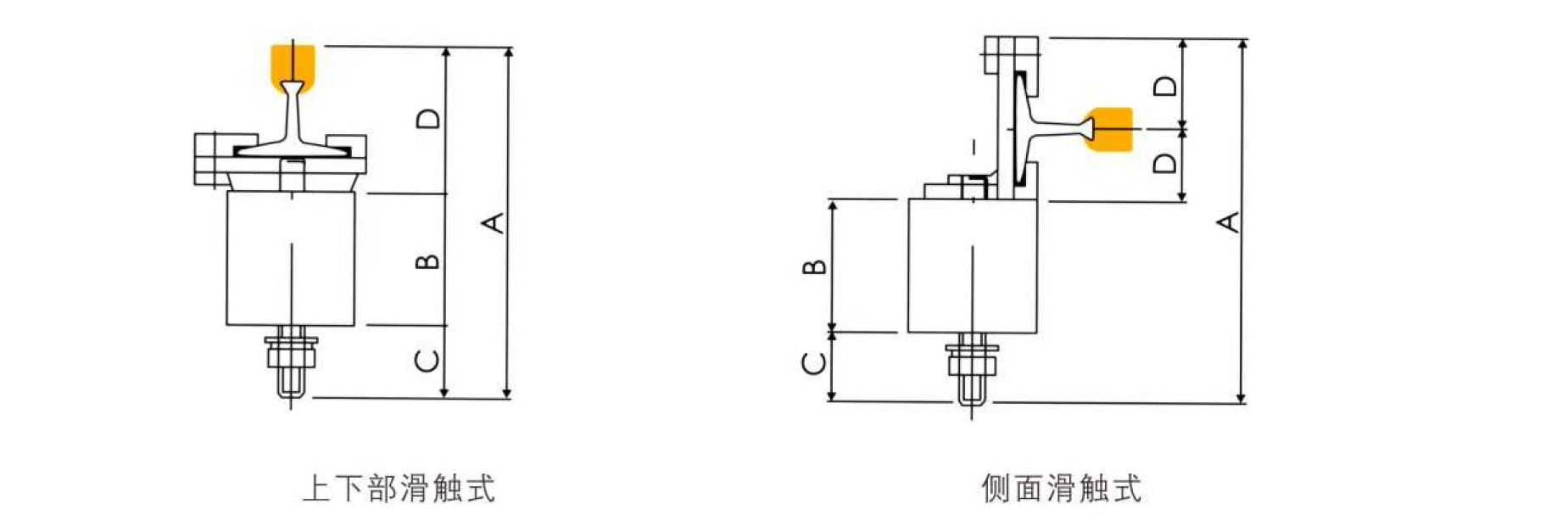

滑觸線的安裝方式,一般常用的為上部滑觸和側面滑觸一種，也可根據用戶要求,采用其它安裝方式。

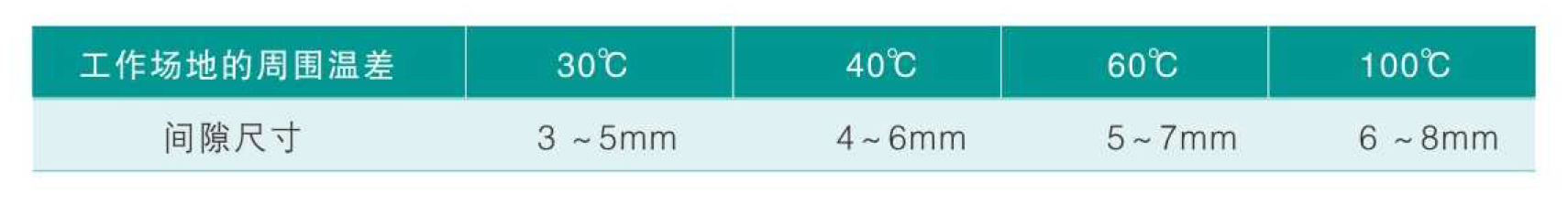

滑觸線安裝膨脹間隙參考見下表為了防止滑觸線因溫度變化弓起的膨脹，安裝時在連接處應留有間隙，間隙的尺寸見下表

預留間隙的尺寸跟安裝的環境溫度有關,一般冬季安裝時取高值，夏天安裝時取低值

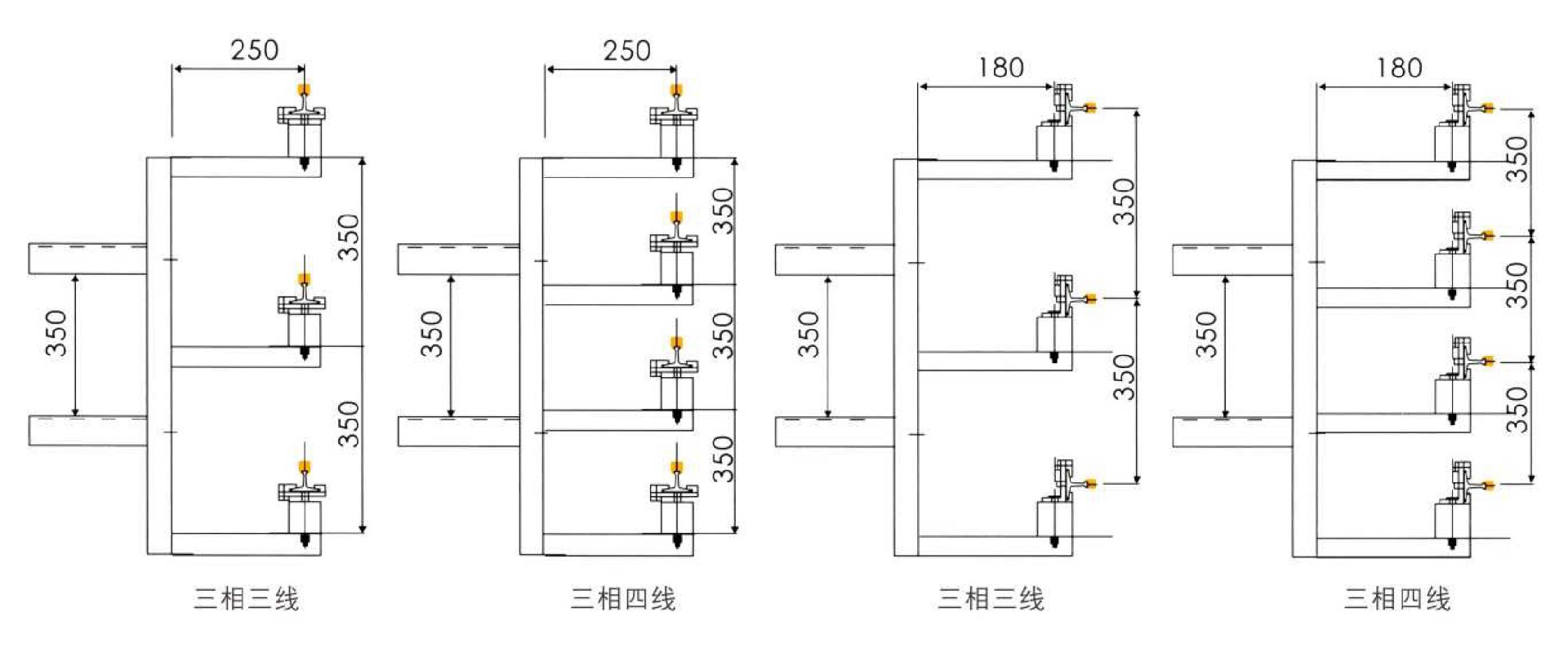

                                                             上部滑觸安裝支架                                                                                                                  側面滑觸安裝支架
